MIWA LO LOFレバーハンドル錠交換用一式
MIWA LO LDO レバーハンドル錠 交換用一式
MIWA LOF レバーハンドル錠(片側戸襖ハンドル)交換用一式

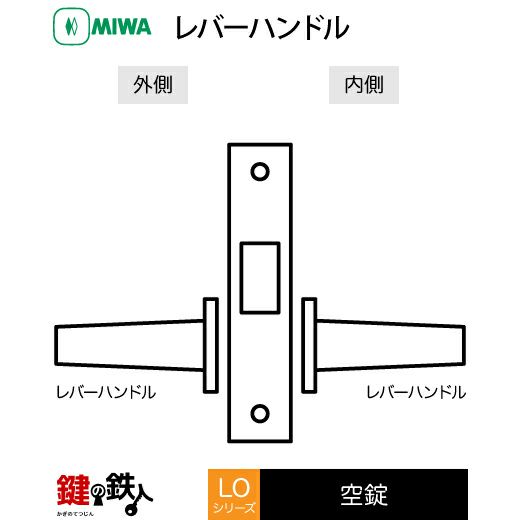

ここで紹介するMIWAのレバーハンドル錠は室内の間仕切り戸や浴室戸、寝室、子供部屋、書斎、通路扉戸などに比較的多く使われています。操作が容易なレバーハンドル空錠です。
このタイプは空錠のため、キーを使って施錠できるものではありません。
このタイプは空錠のため、キーを使って施錠できるものではありません。
|
|
||||||||||||||||
現在取り付けてあるレバーハンドルが交換可能かどうか調べてみましょう。
次の5点を確認してください。【1】刻印の確認 【2】ドアの厚み 【3】バックセット 【4】フロントの形状 【5】勝手
すべて当てはまれば、ここでご紹介するレバーハンドルと交換できます。
【1】刻印の確認
- 玄関や勝手口、室内錠のカギ（錠前）はどのタイプでしょう？

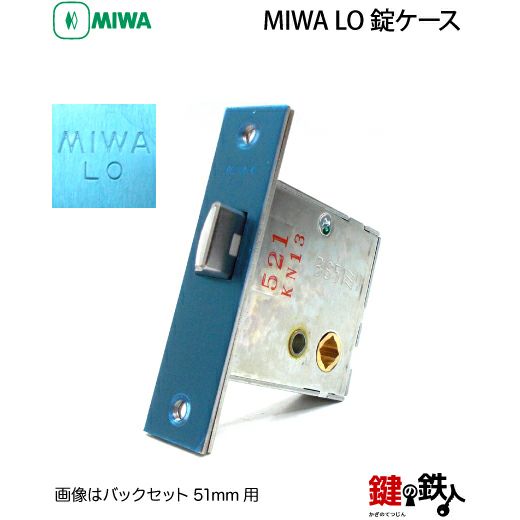

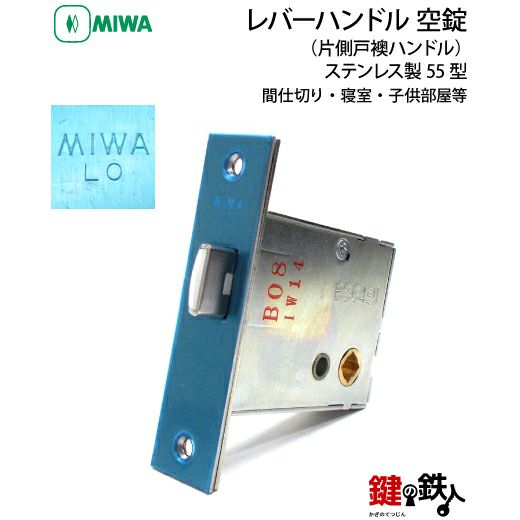

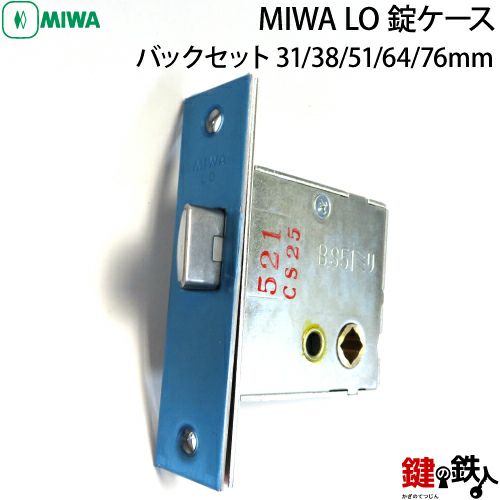

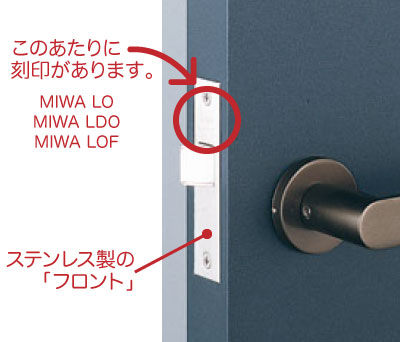

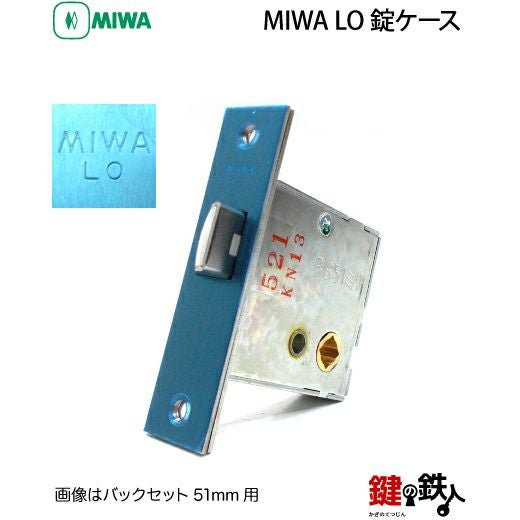

- 右の図のフロント部分に「MIWA LO」「MIWA LDO」「MIWA LOF」の刻印がありましたか？
【2】ドアの厚みとバックセット
| ドアの厚み | |
|---|---|
|
【LOの場合】 下の写真を参考に、シリンダーが取り付けてある正味のドアの厚みを測ってください。 そのドアの厚みが右記の【1】～【3】のどれかに当てはまれば交換できます。 （50mm以上の場合はご相談ください。） 【LOFの場合】 LOと違い『29～33mm』、『33～42mm』の扉厚であれば交換可能です。 |
【1】 25～33mm 【2】 33～42mm （標準） 【3】 42～50mm |
| バックセット | |
|---|---|
|

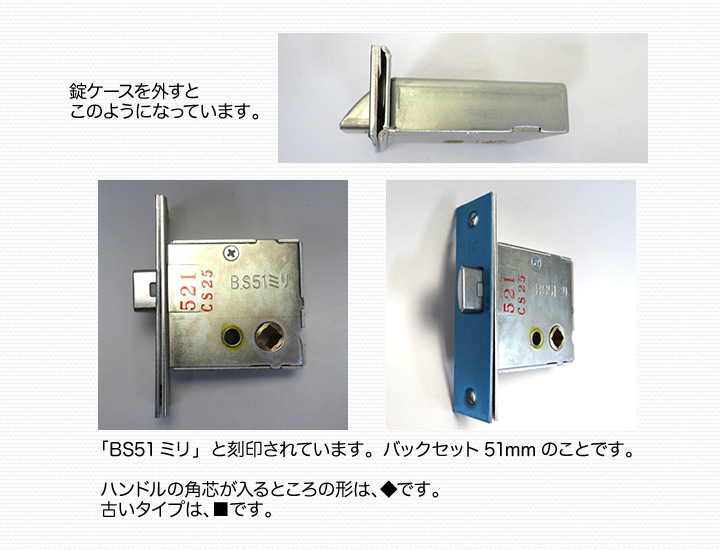

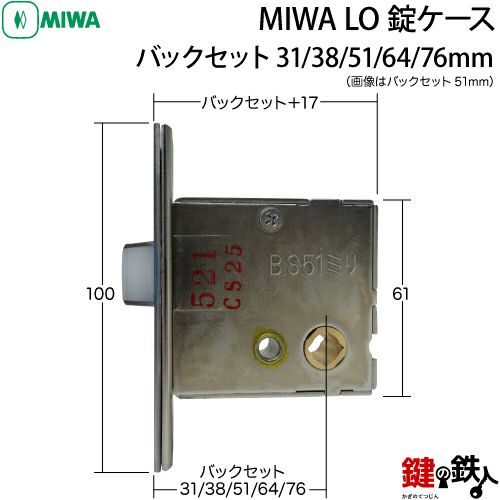

【LOの場合】 バックセットとは、下の写真のように、ドアの角からレバーハンドルの中心までの距離のことです。 【LOの場合】 バックセットが右記の【1】～【4】のどれかに当てはまれば交換できます。 （76mmの場合はご相談ください） 【LOFの場合】 バックセットが右記の【3】か【4】のどちらかに当てはまれば交換できます。 |
【1】 31mm (※座が小判型になります。下記参照) 【2】 38mm 【3】 51mm 【4】 64mm （標準） |

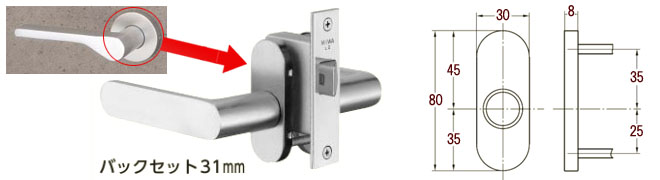

【注意】バックセットが31mmの場合、レバーハンドルの座が小判型になります。(右図は寸法)
【3】フロント形状

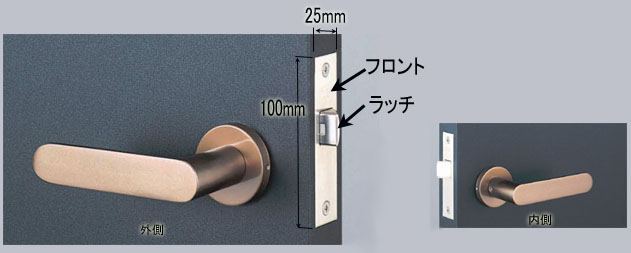

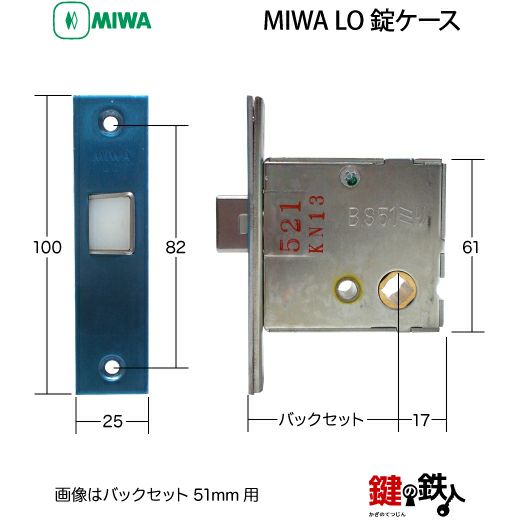

フロントとは、錠ケースが取り付けられているドアの側面部 （三角形のラッチが出入りする部分）に取り付けられた金属製の化粧板をいいます。
ドアを開けて、フロント寸法を測ります。
LO、LOFともに縦100mm、横25mmであれば交換できます。

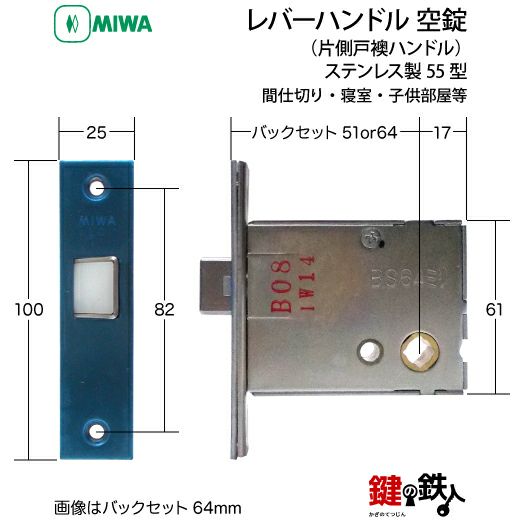

フロントの詳細図面は、こちら
ドアを開けて、フロント寸法を測ります。
LO、LOFともに縦100mm、横25mmであれば交換できます。
フロントの詳細図面は、こちら

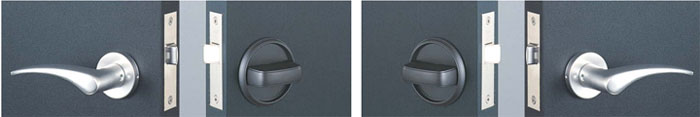

【4】勝手（LOFの場合だけ）
LOFの場合は、左右勝手を指定してください。
フロントを正面に見てレバーハンドルが左側の場合は【左勝手】、レバーハンドルが右側の場合は【右勝手】になります。
※LO（両側ともレバーハンドル）の場合は左右共用です。
フロントを正面に見てレバーハンドルが左側の場合は【左勝手】、レバーハンドルが右側の場合は【右勝手】になります。
※LO（両側ともレバーハンドル）の場合は左右共用です。
レバーハンドルが左にある 左勝手 |
レバーハンドルが右にある右勝手 |
|---|---|
 |
|
確認まとめ
| MIWA LOの仕様 | |
|---|---|
| ①ドアの刻印 | フロントの部分に【MIWA LO】【MIWA LDO】の刻印 |
| ②ドアの厚み | 25～33mm／33～42mm／42～50mm |
| バックセット | 31mm／38mm／51mm／64mm |
| ③フロント寸法 | 縦100mm、横25mm |
| ④勝手 | 外開き右勝手／外開き左勝手／内開き右勝手／内開き左勝手 |
| MIWA LOFの仕様 | |
|---|---|
| ①ドアの刻印 | フロントの部分に【MIWA LOF】の刻印 |
| ②ドアの厚み | 29～33mm／33～42mm |
| バックセット | 51mm／64mm |
| ③フロント寸法 | 縦100mm、横25mm |
| ④勝手 | 外開き右勝手／外開き左勝手／内開き右勝手／内開き左勝手 |
上記の4点は確認できましたか？
すべて当てはまれば交換できます。
すべて当てはまれば交換できます。

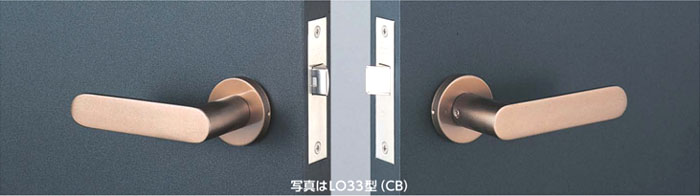

LO・LOFレバーハンドルについて

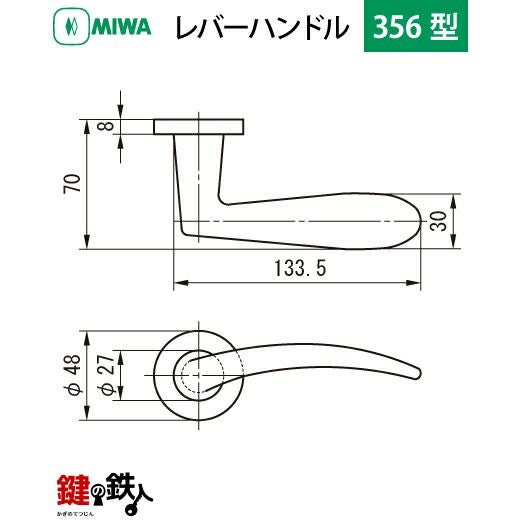

丸座・長座タイプ
このタイプは、下記のように、丸座タイプと長座（飾座）タイプという長方形の飾り座が付いたものがあります。

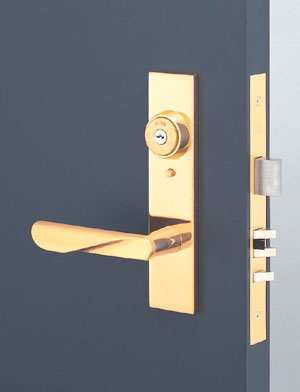

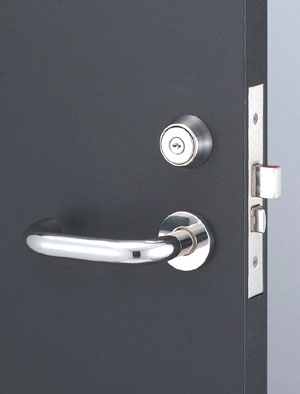

| 丸座（標準）タイプ | 長座（飾座）タイプ |
|---|---|
 |
 |

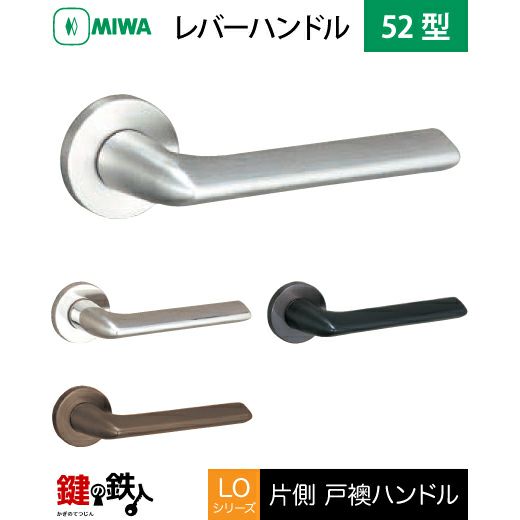

材質・色
ここでは、レバーハンドルの材質と色を決めます。

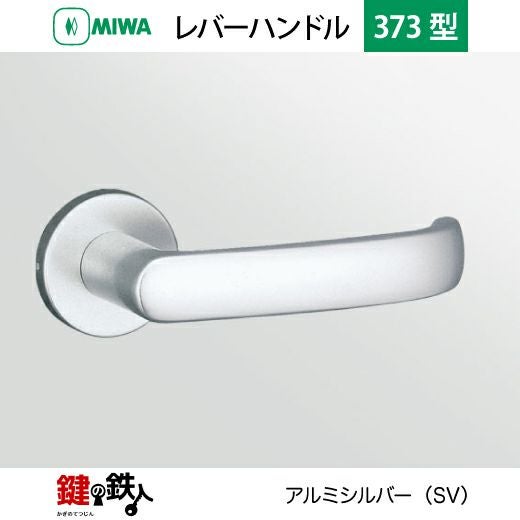

材質は、アルミ製とステンレス製、そして黄銅製の３つのタイプがあります。
| アルミ製 | ステンレス製 | 黄銅製 |
|---|---|---|
 |
 |
 |

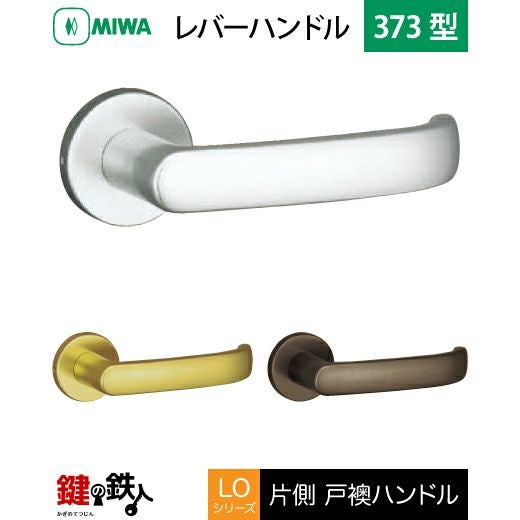

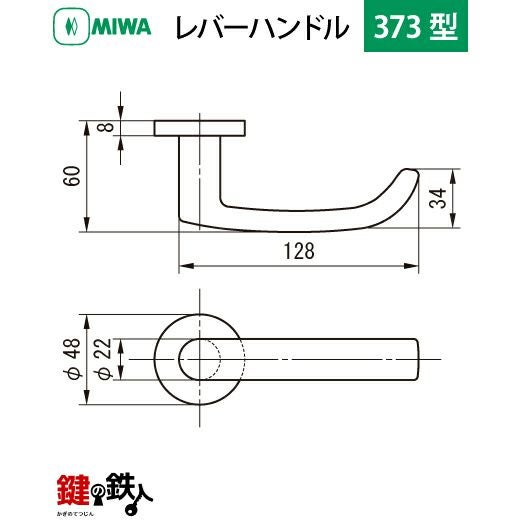

| 20－SV | 53-ST | 373-SC |
アルミ製はシルバー色（SV）とブロンズ色（CB）、そしてゴールド色（GD）の3色があります。

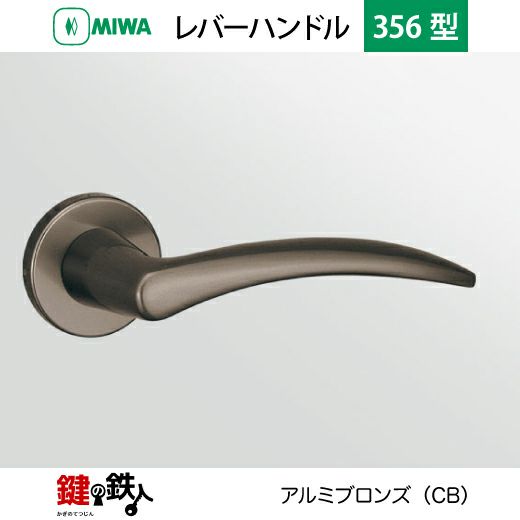

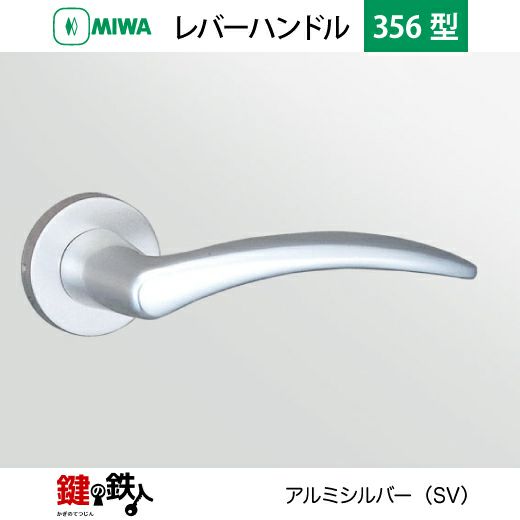

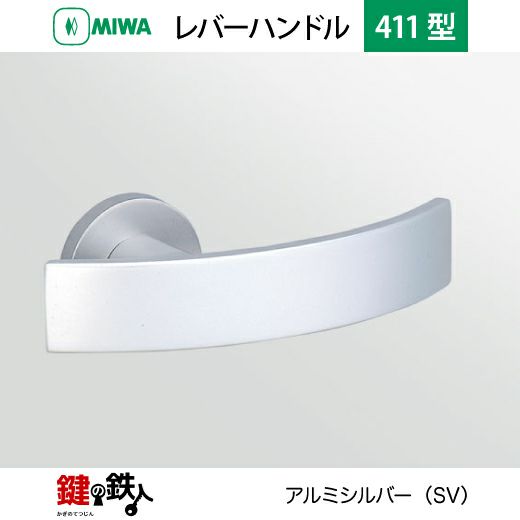

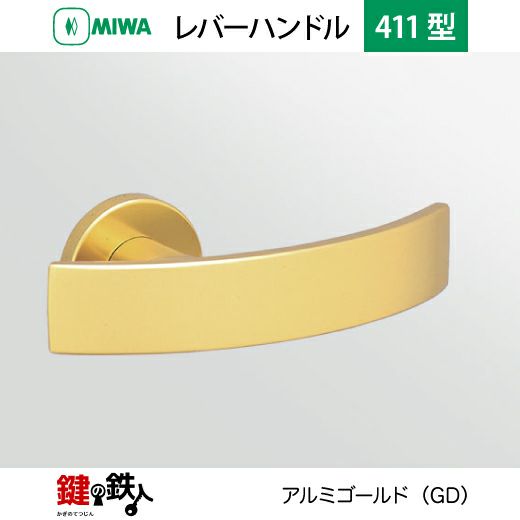

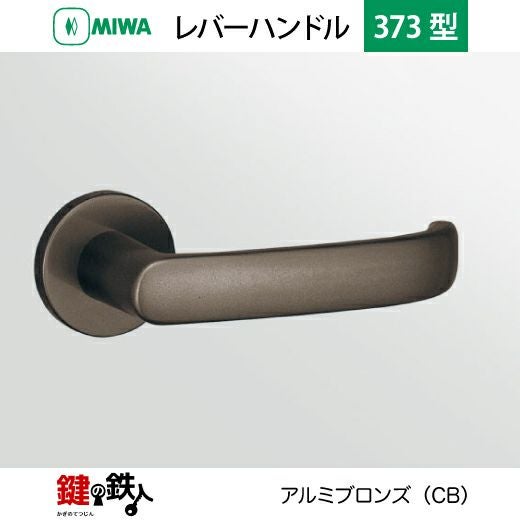

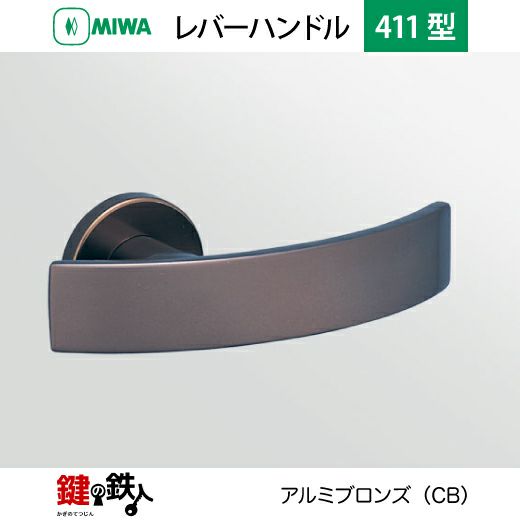

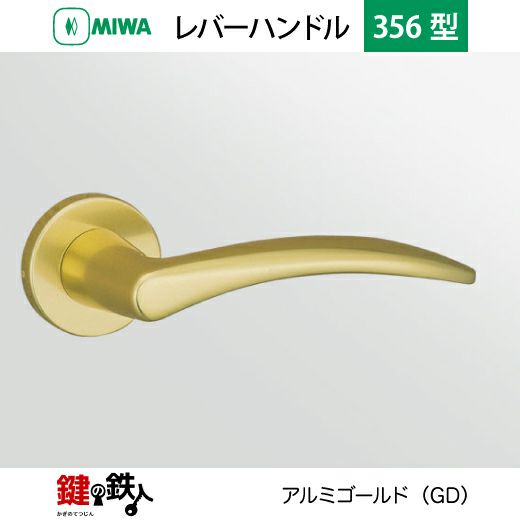

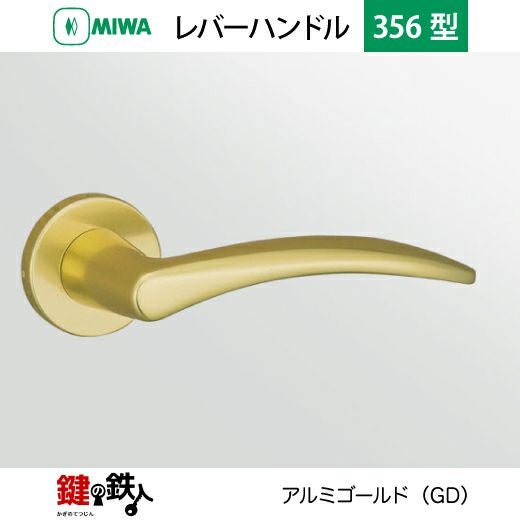

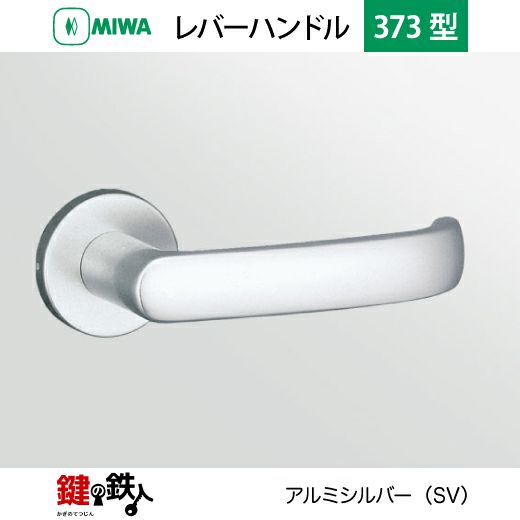

| SV アルミシルバー | CB アルミブロンズ | GD アルミゴールド |
|---|---|---|
 |
 |
 |

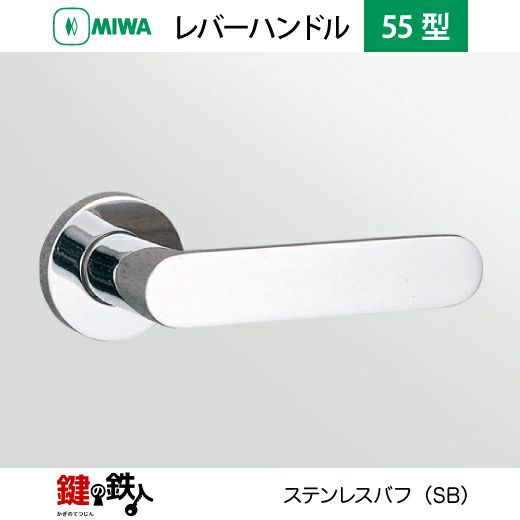

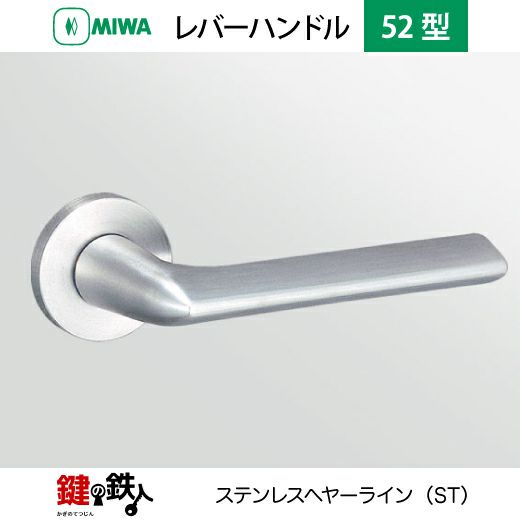

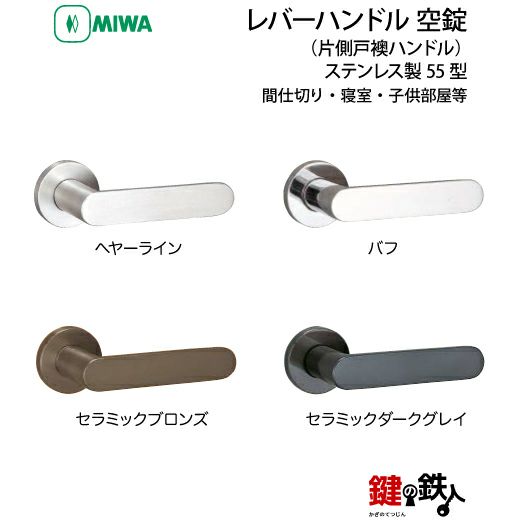

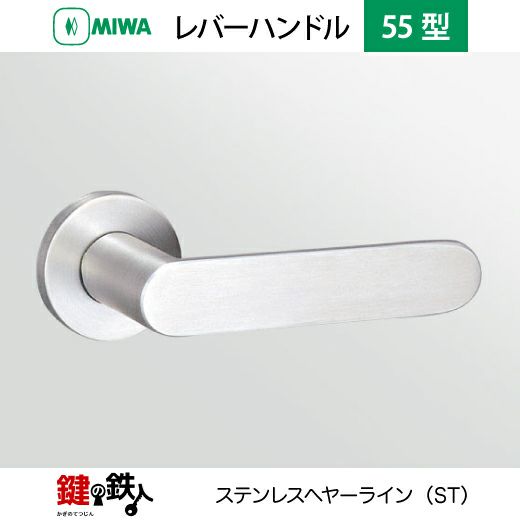

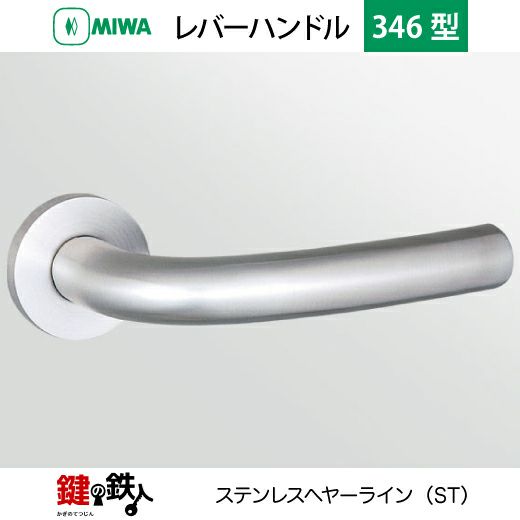

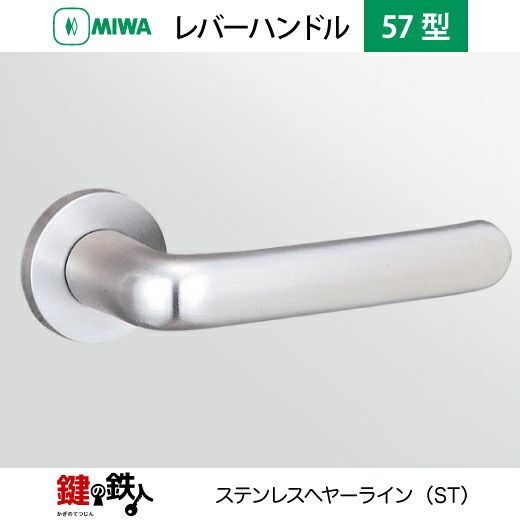

ステンレス材質は、シルバー色（ST）、ブロンズ色（SB）、セラミックブロンズ（CB）、セラミックグレイ（CD）の4色があります。

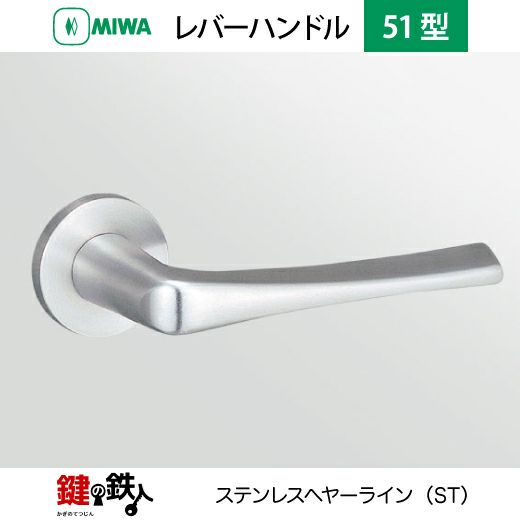

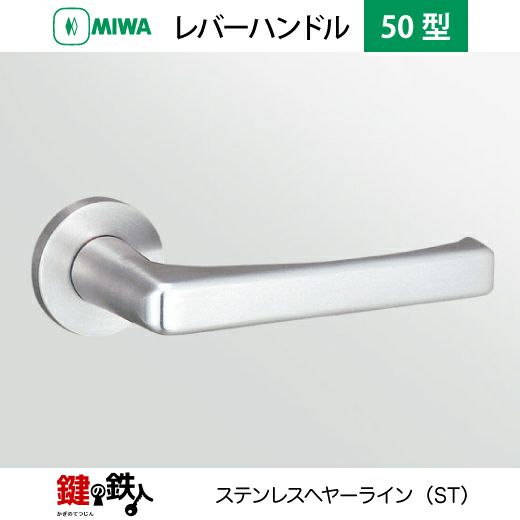

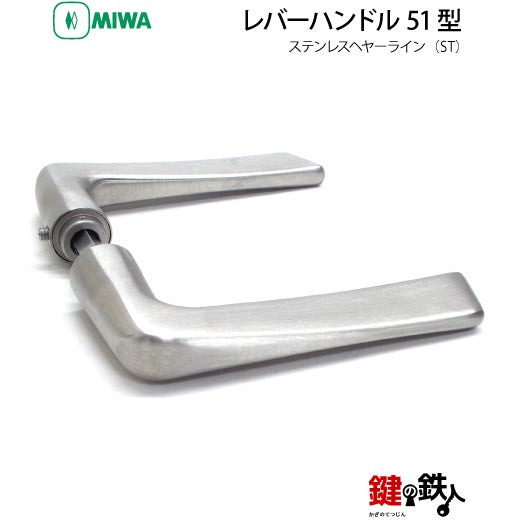

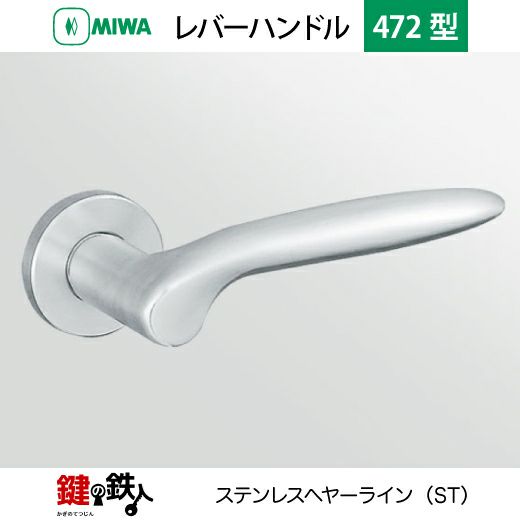

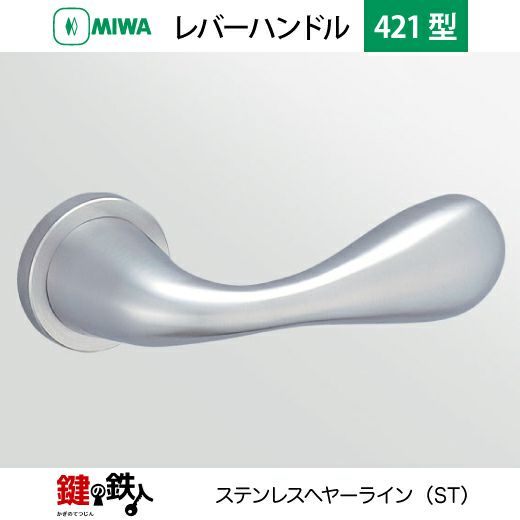

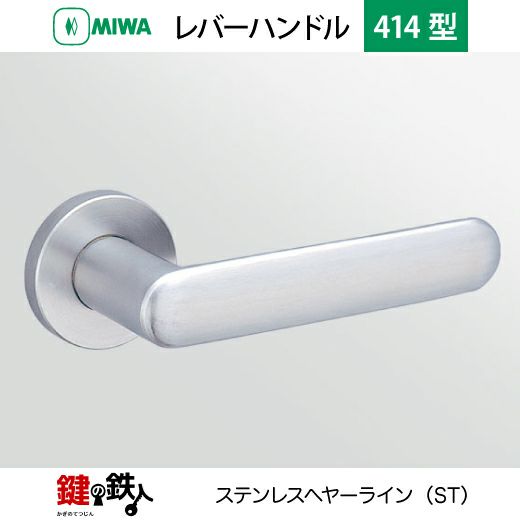

| ST ステンレスヘヤーライン |

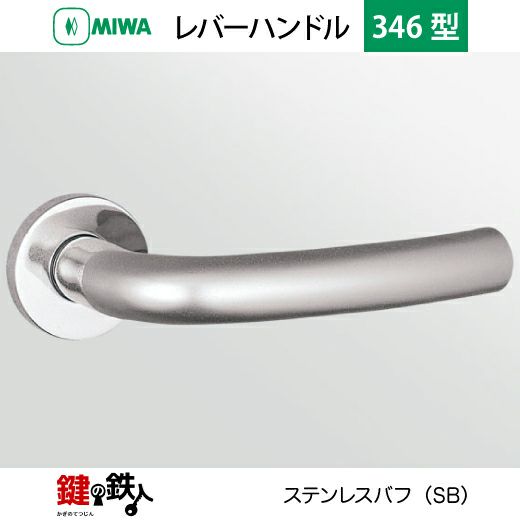

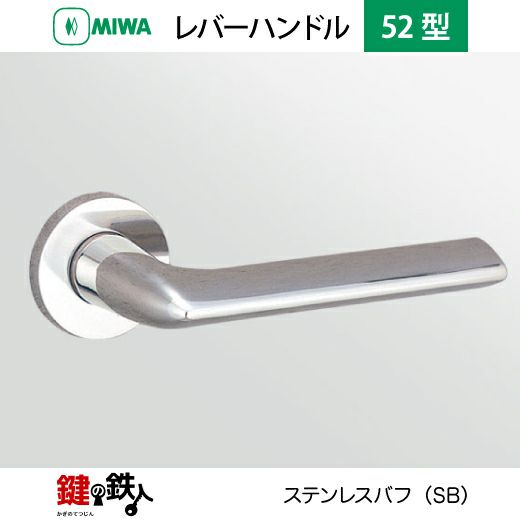

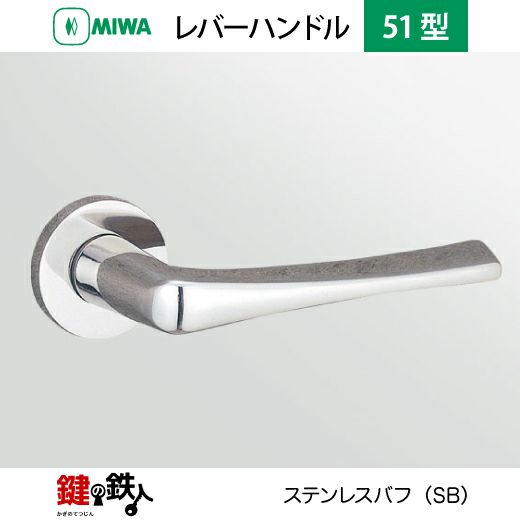

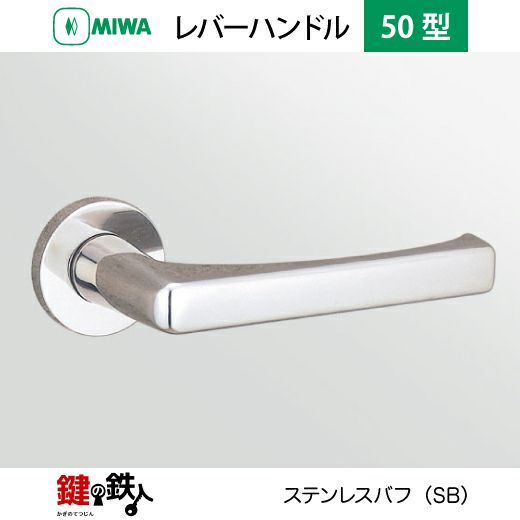

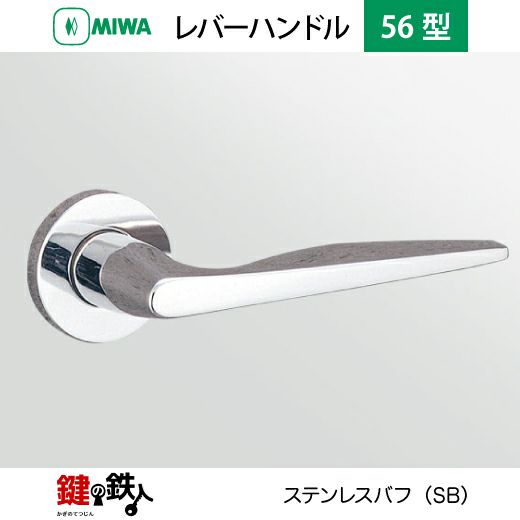

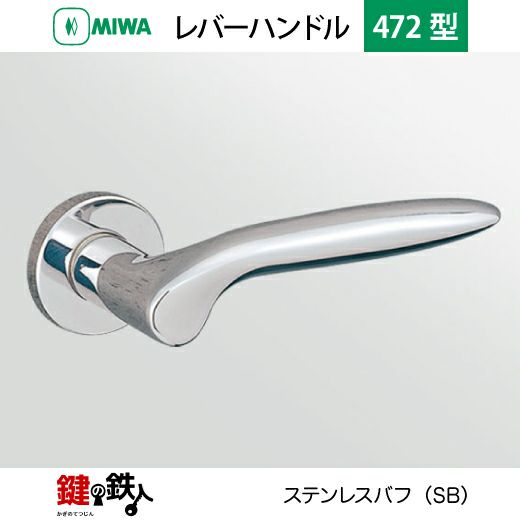

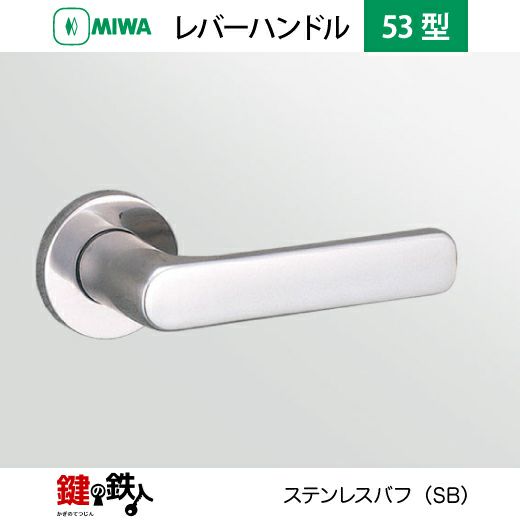

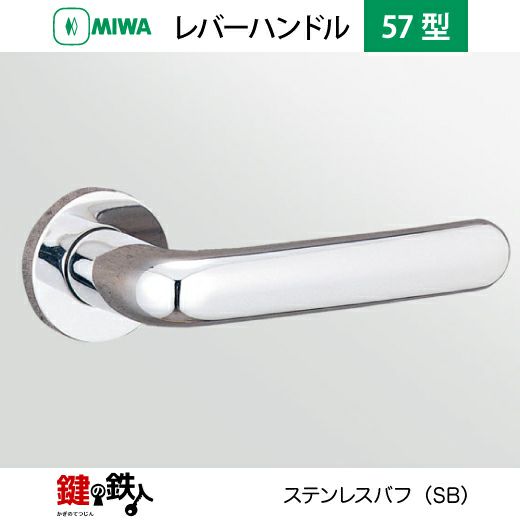

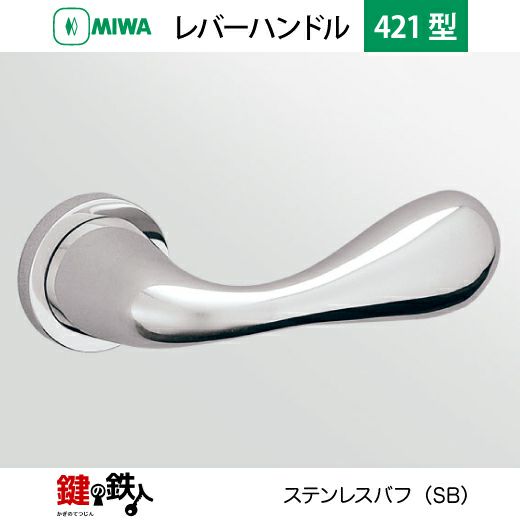

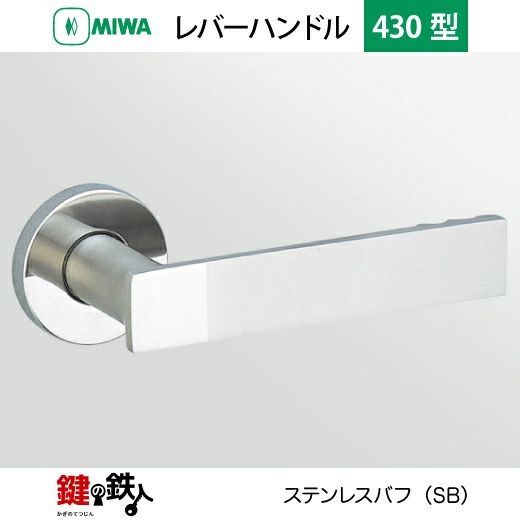

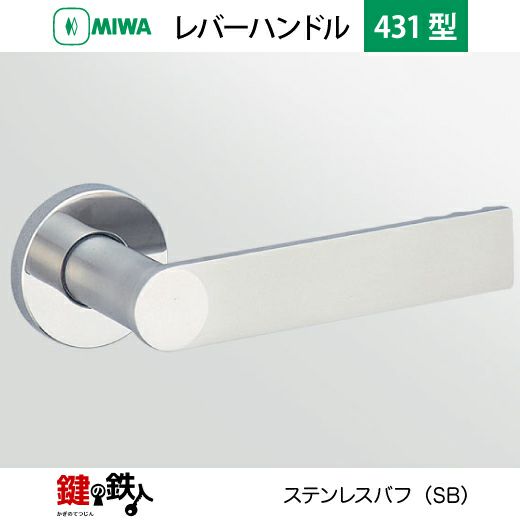

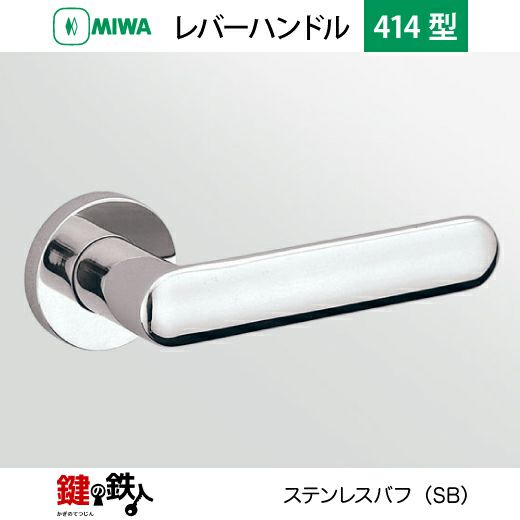

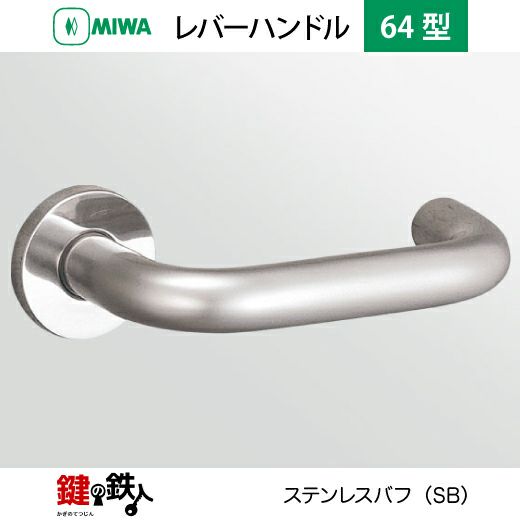

SB ステンレスバフ |

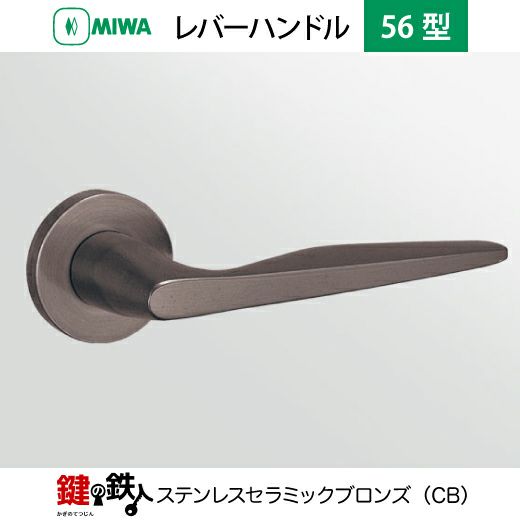

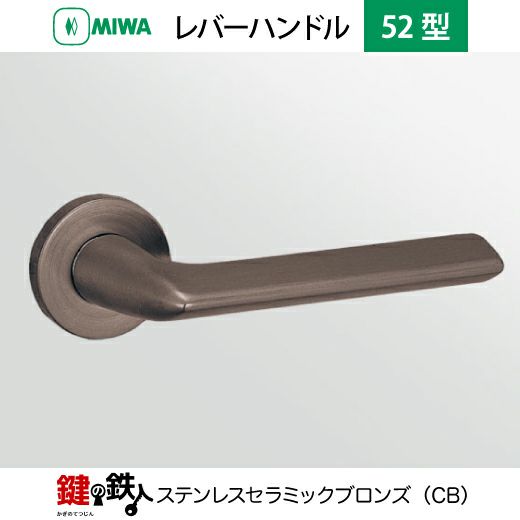

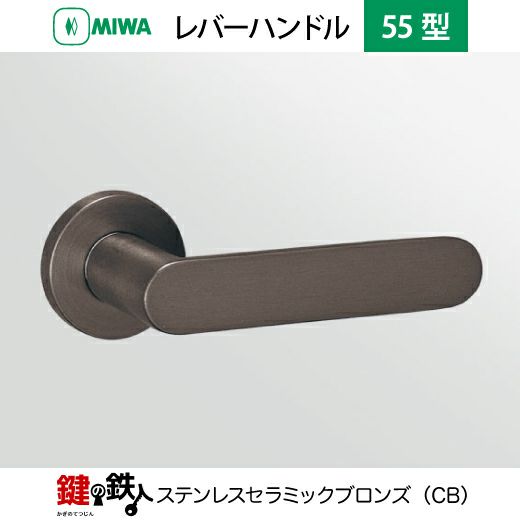

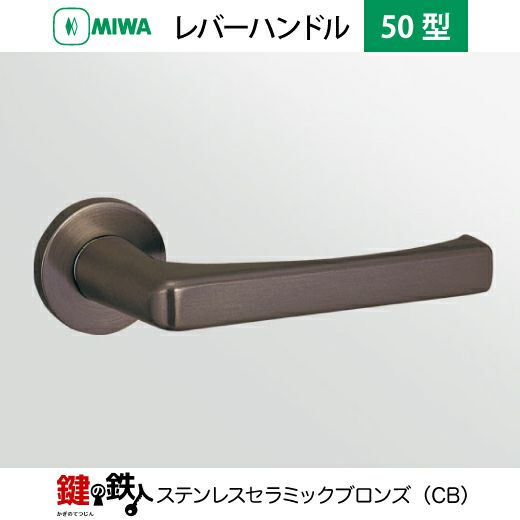

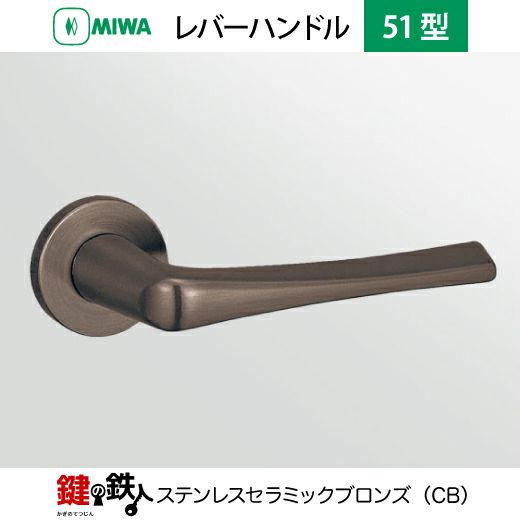

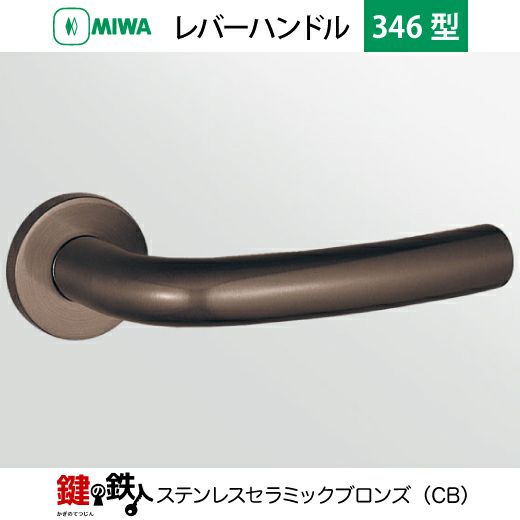

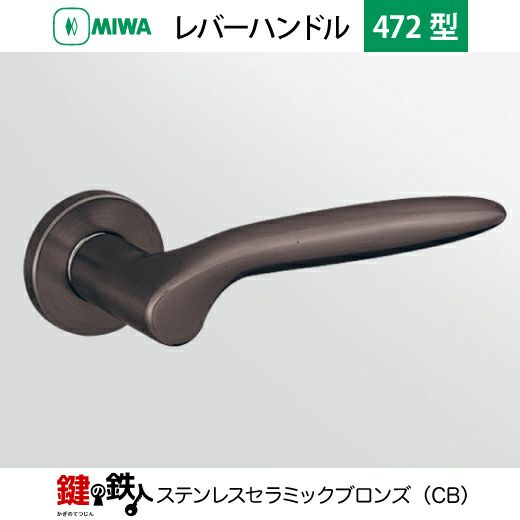

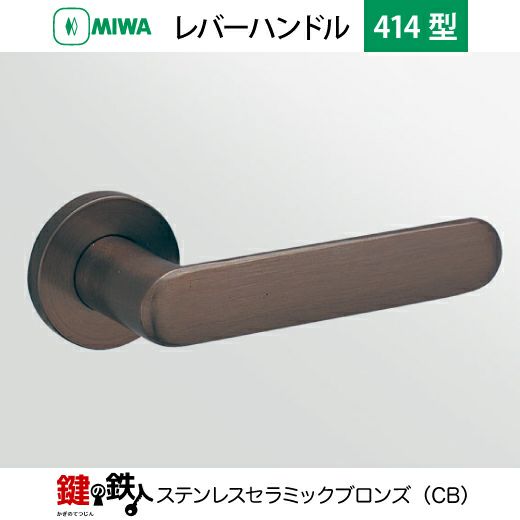

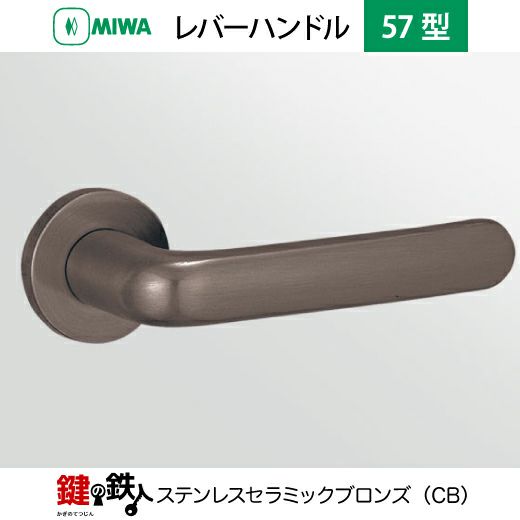

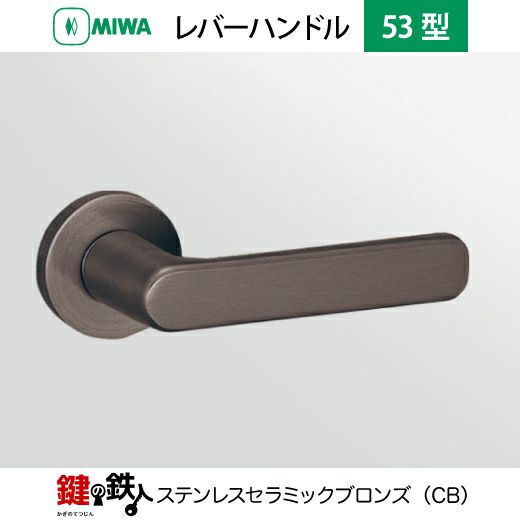

CB ステンレスセラミックブロンズ |

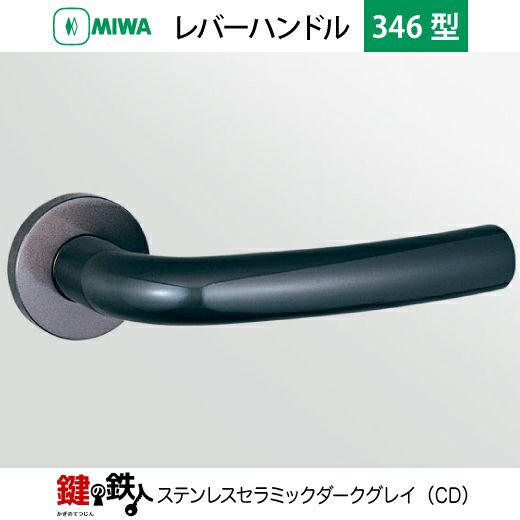

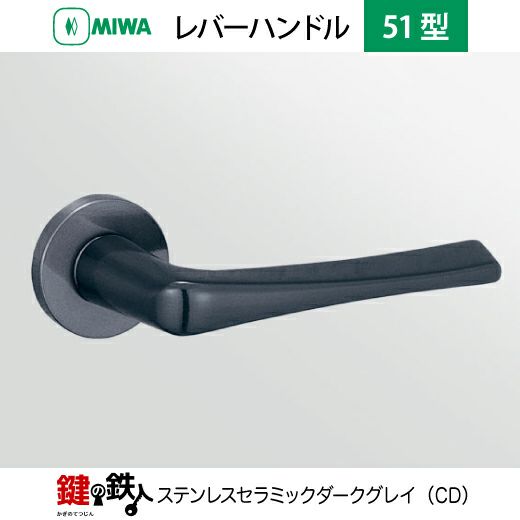

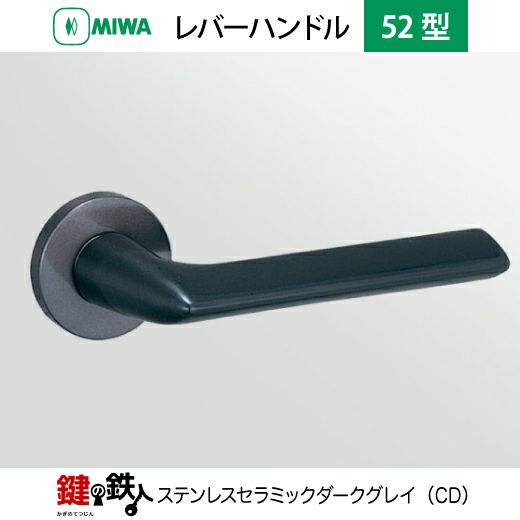

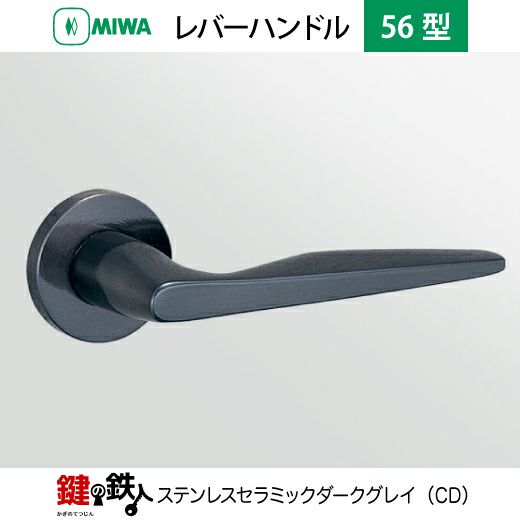

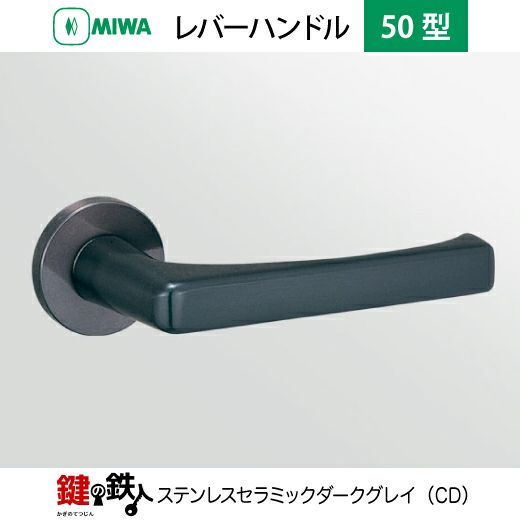

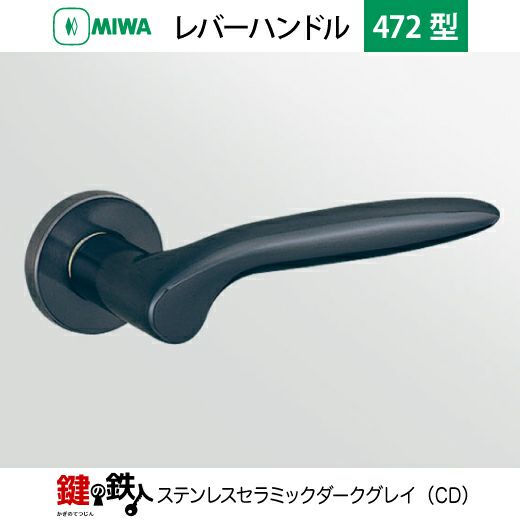

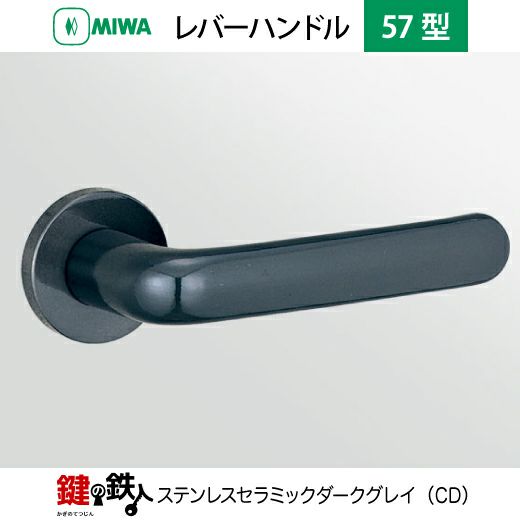

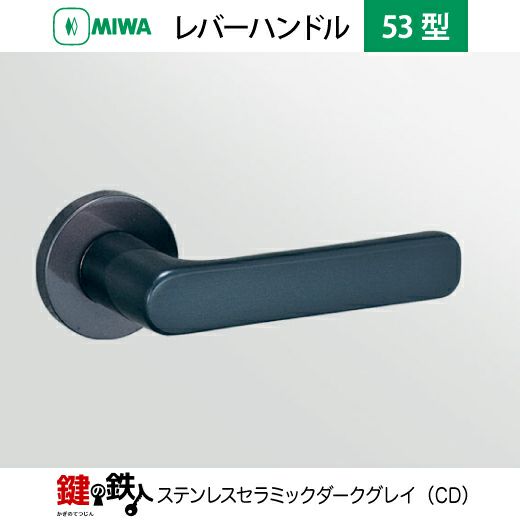

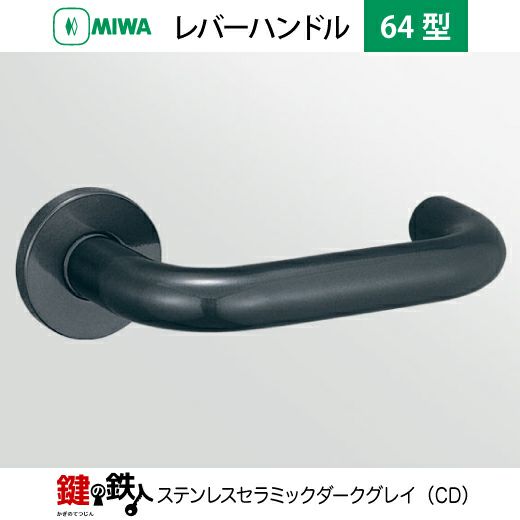

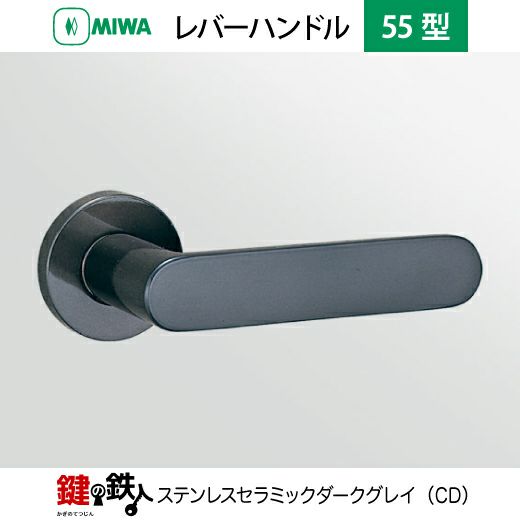

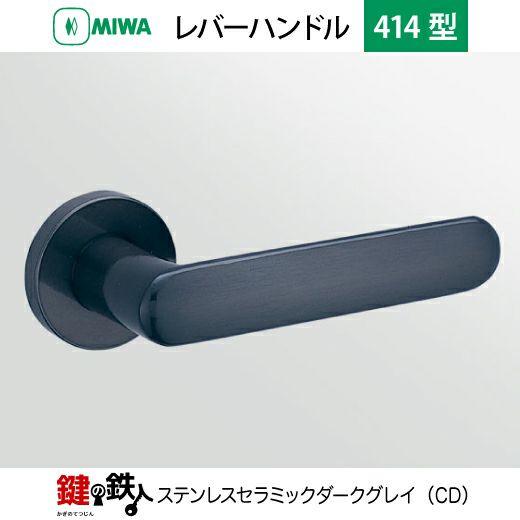

CD ステンレスセラミックダークグレイ |
|---|---|---|---|
 |
 |
 |
 |

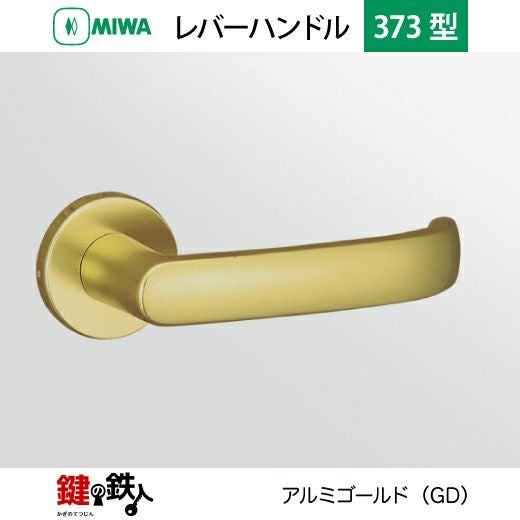

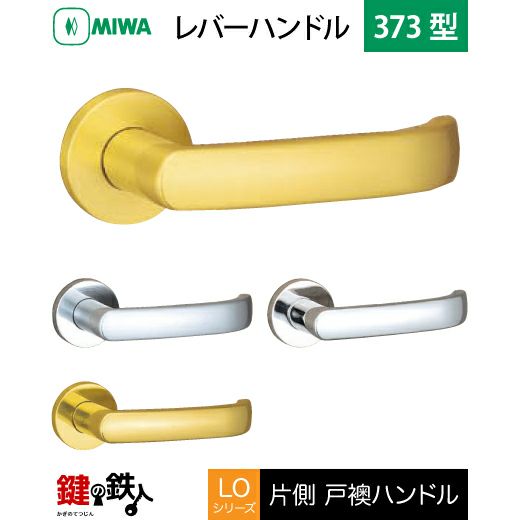

黄銅材質は、ゴールド色（BS）、鏡面ゴールド色（YB）、シルバー色（SC）、鏡面シルバー色（CR）の4色があります。

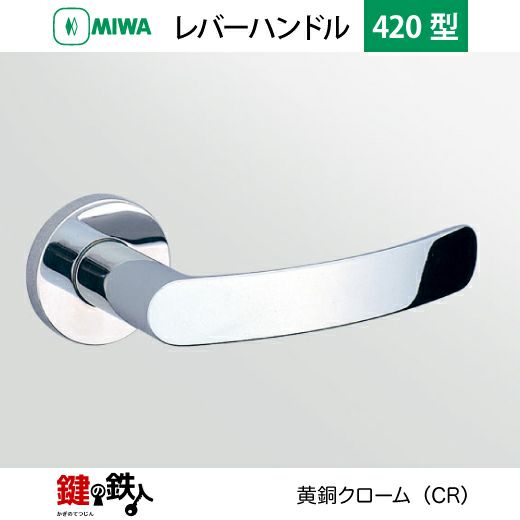

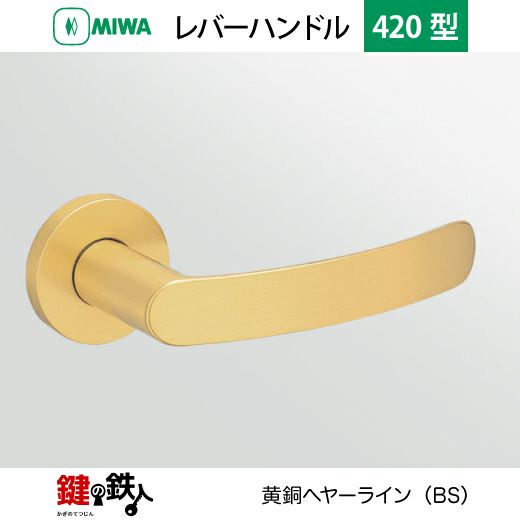

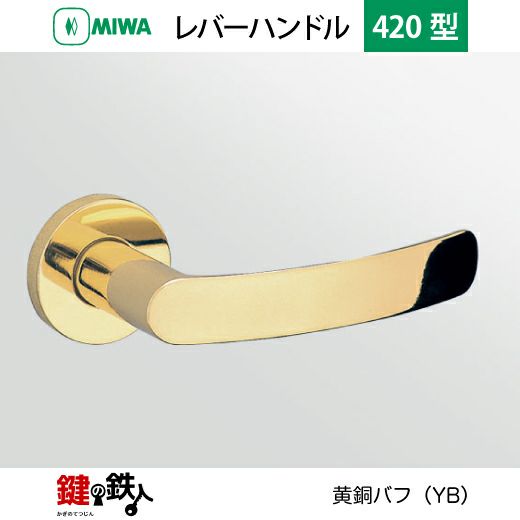

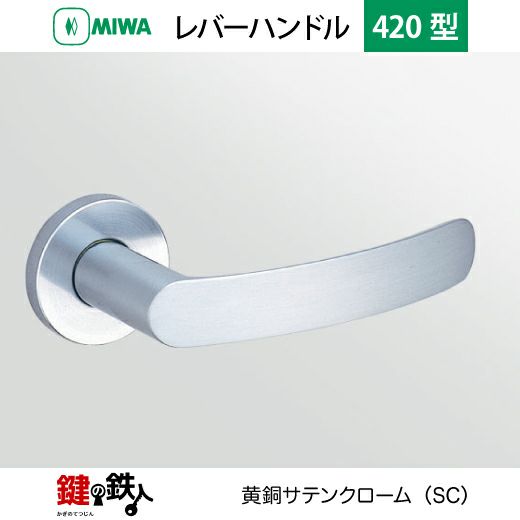

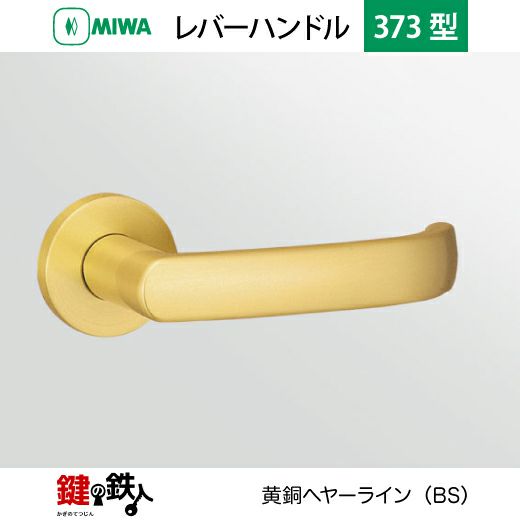

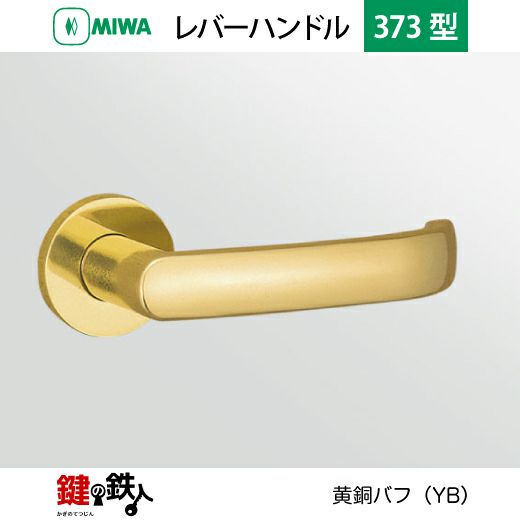

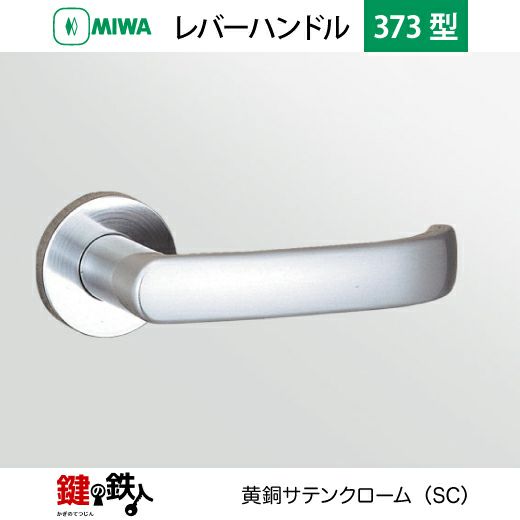

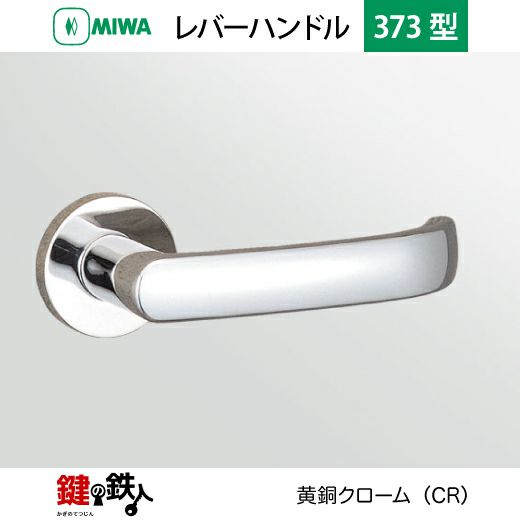

| BS 黄銅ヘヤーライン | YB 黄銅バフ | SC 黄銅サテンクローム | CR 黄銅クローム |
|---|---|---|---|
 |
 |
 |
 |

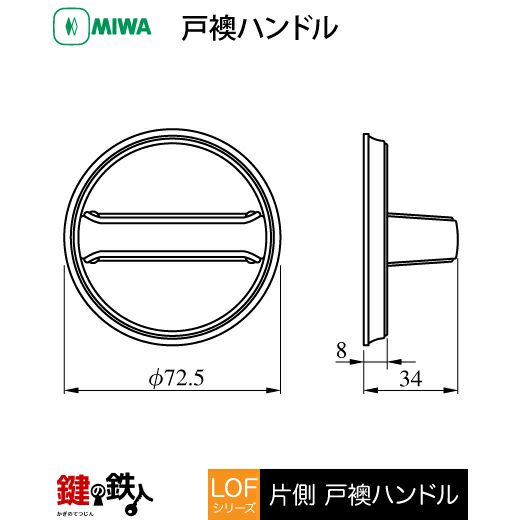

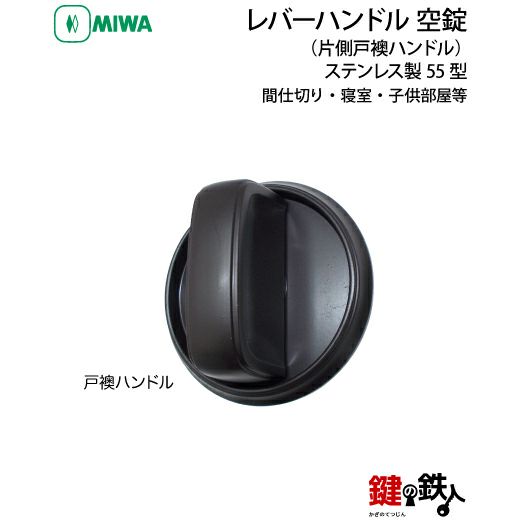

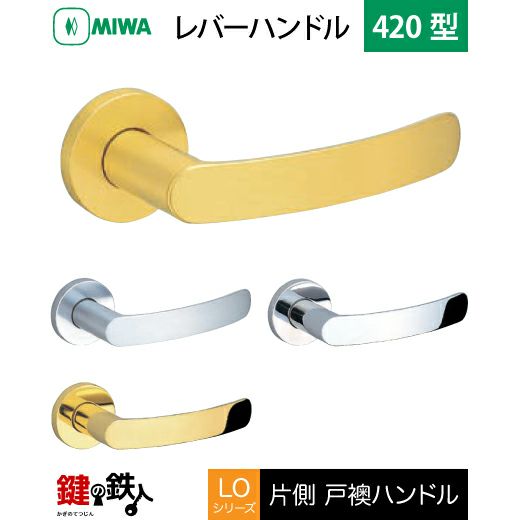

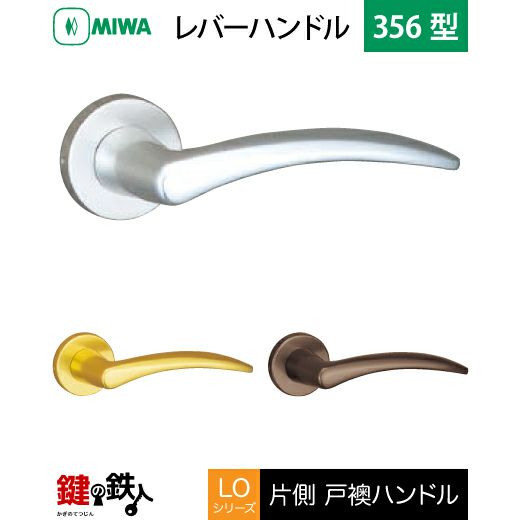

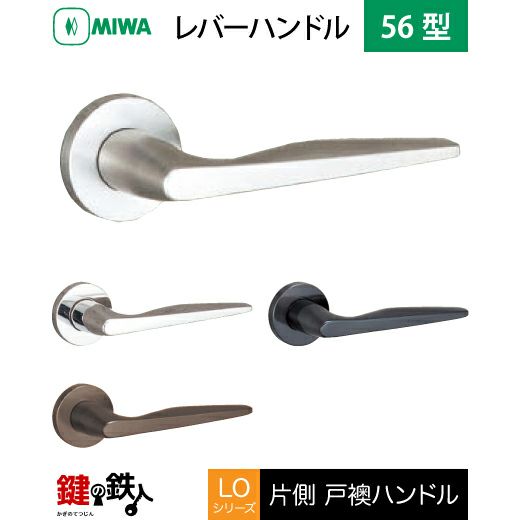

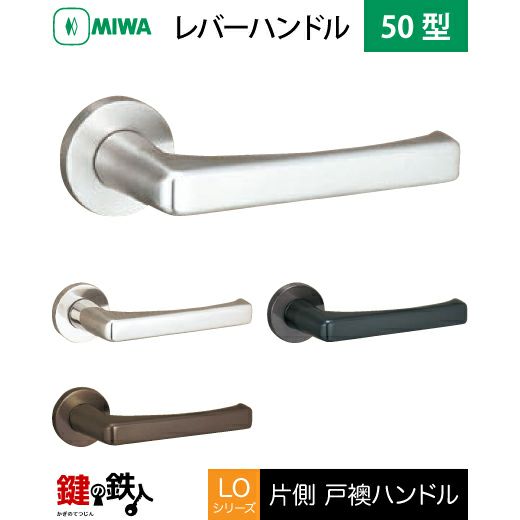

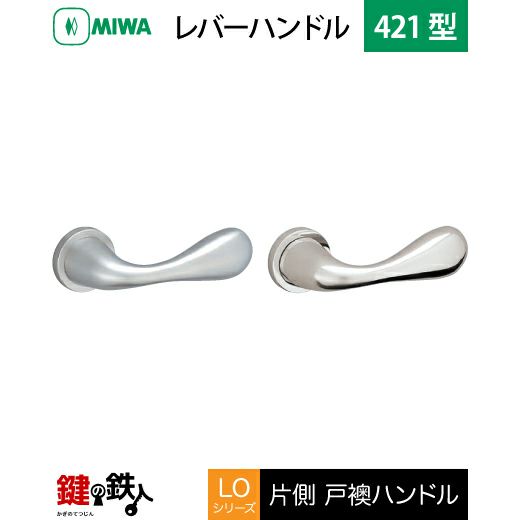

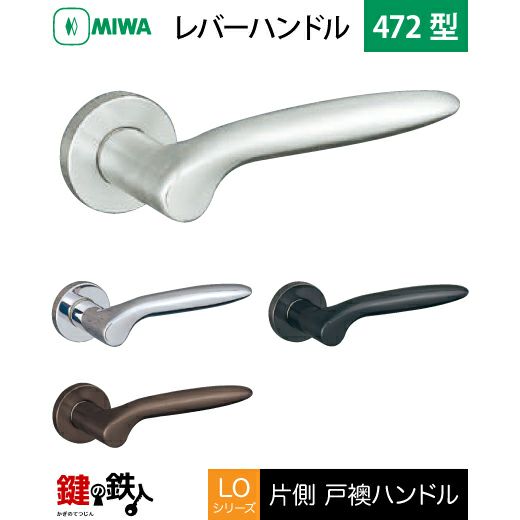

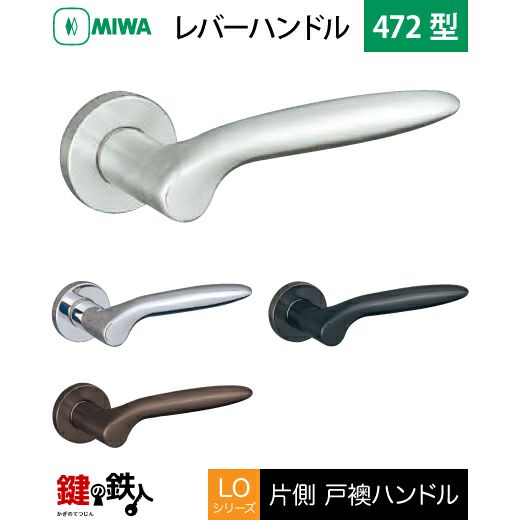

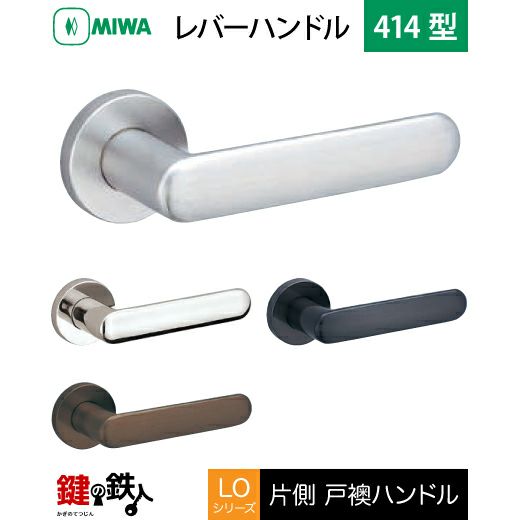

戸襖錠

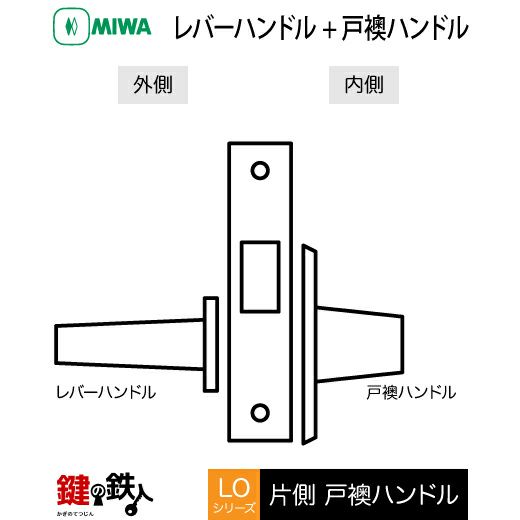

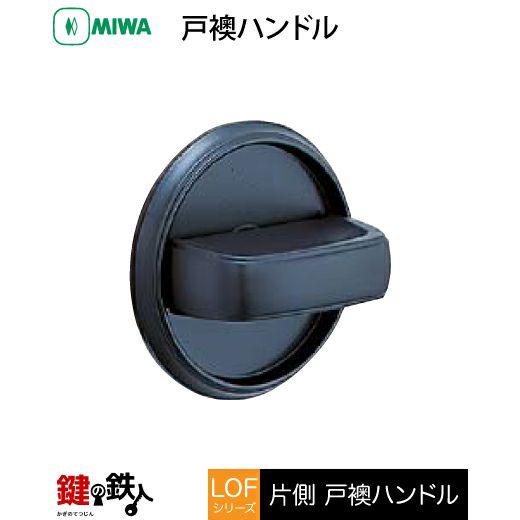

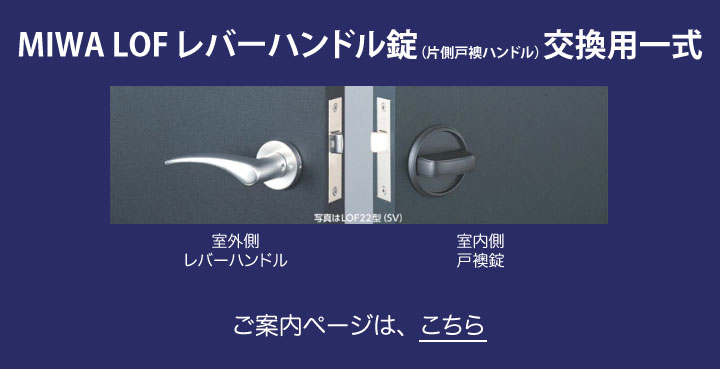

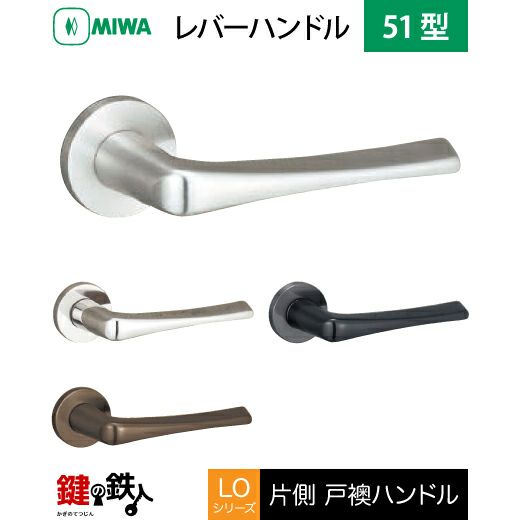

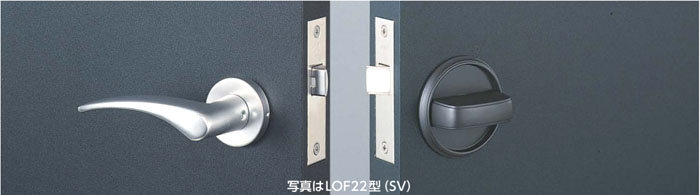

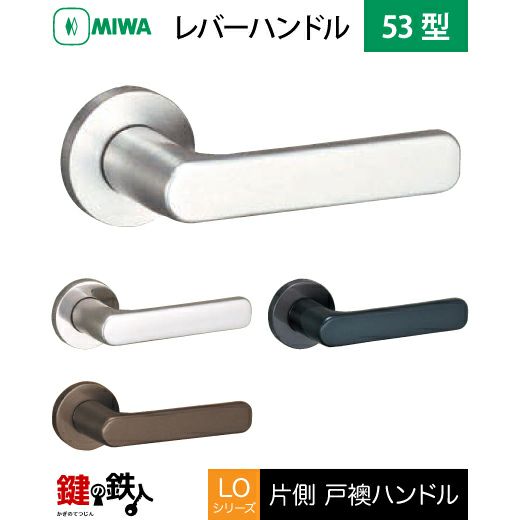

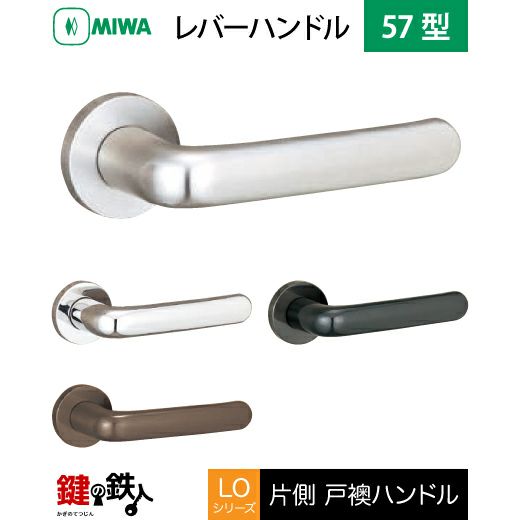

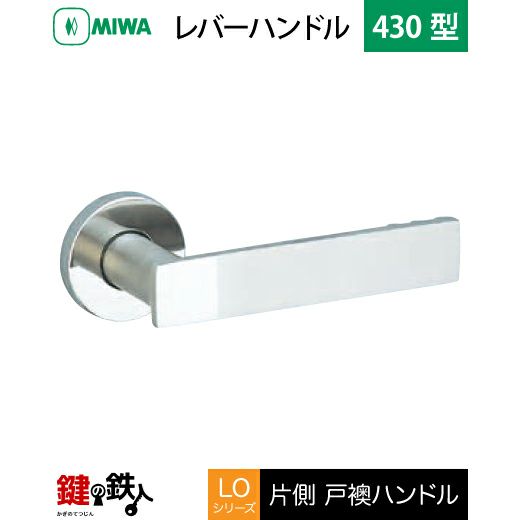

LOFの場合は、片側が下の戸襖錠になります。
亜鉛ダイカスト ジンカート仕上
お届けする商品内容について
MIWA LO LDO用レバーハンドル 一式 アルミ製 20-SV 空錠
MIWA LO LDOレバーハンドル錠 アルミ製 20-SV空錠を購入した場合に届くセット内容です。

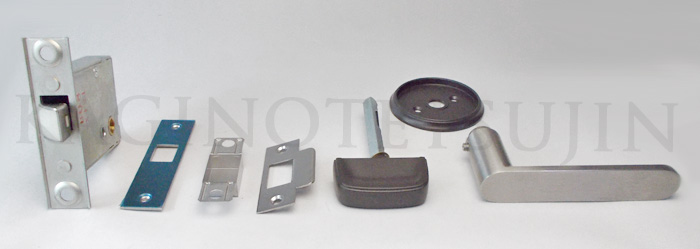

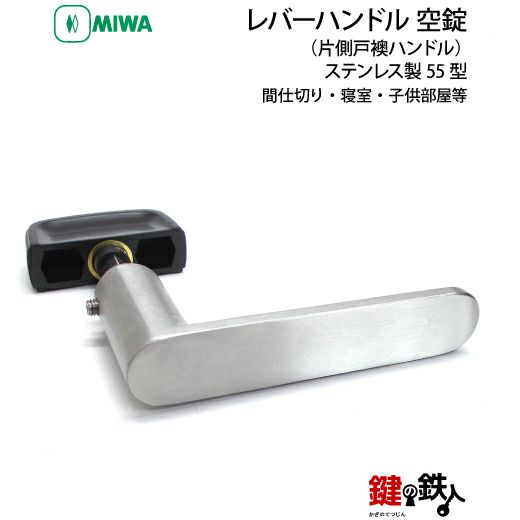

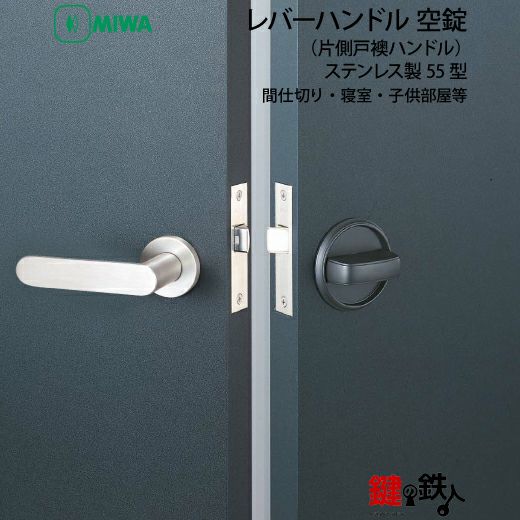

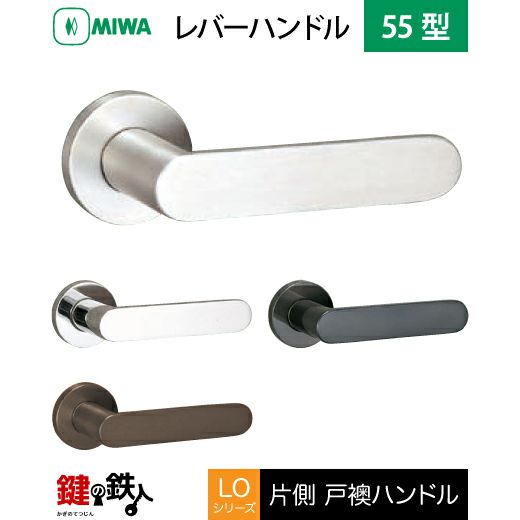

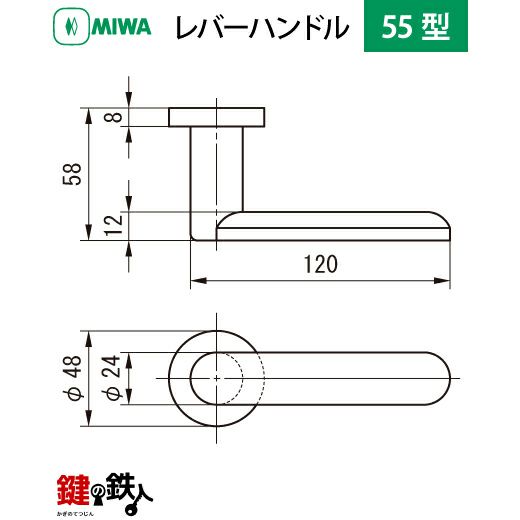

MIWA LO LDO用レバーハンドル 一式 ステンレス製 55-ST(戸襖ハンドル) 空錠

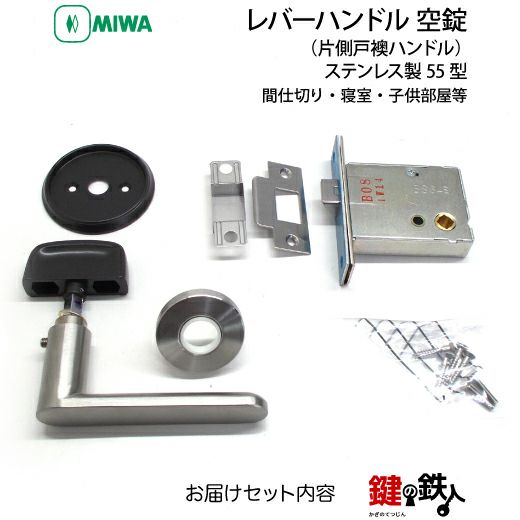

MIWA LOF レバーハンドル錠 ステンレス製 55-ST(戸襖ハンドル)をご購入した場合に届くセット内容です。
上のセットにハンドル取付ネジ2本、錠ケース取付ネジ2本、ストライク・トロヨケ取付ネジ2本が付いてきます。

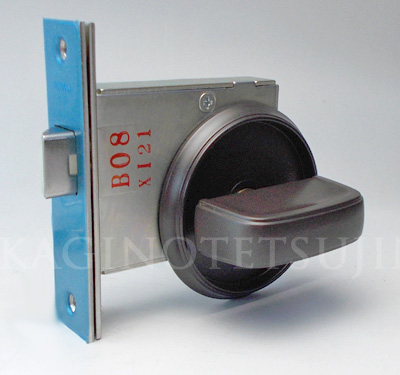

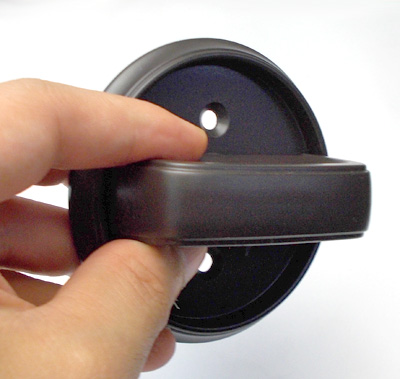

| 錠ケースに取り付けた様子 | 手に持った様子 |
|---|---|
 |
 |
特注の商品になるため、納期は約3週間～1ヶ月ほどかかります。
ですが、レバーハンドル「20-SV（シルバー）」だけは約２～3日でお届け可能です。
早く手に入れたい場合、またレバーハンドルの形、色にこだわりがない場合は「20-SV」をオススメいたします。（→こちら）
ですが、レバーハンドル「20-SV（シルバー）」だけは約２～3日でお届け可能です。
早く手に入れたい場合、またレバーハンドルの形、色にこだわりがない場合は「20-SV」をオススメいたします。（→こちら）

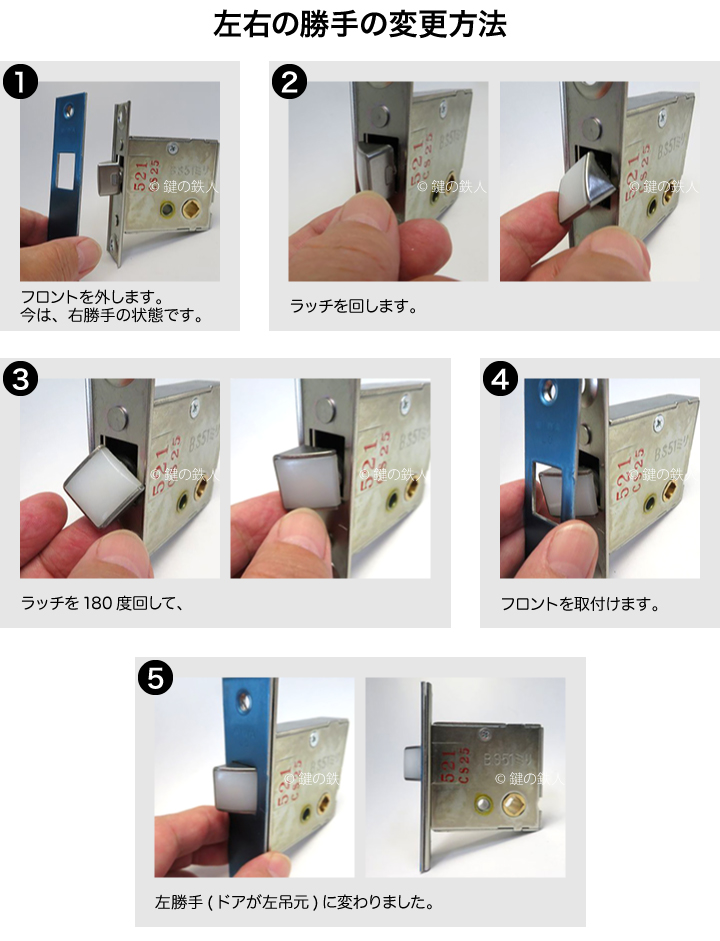

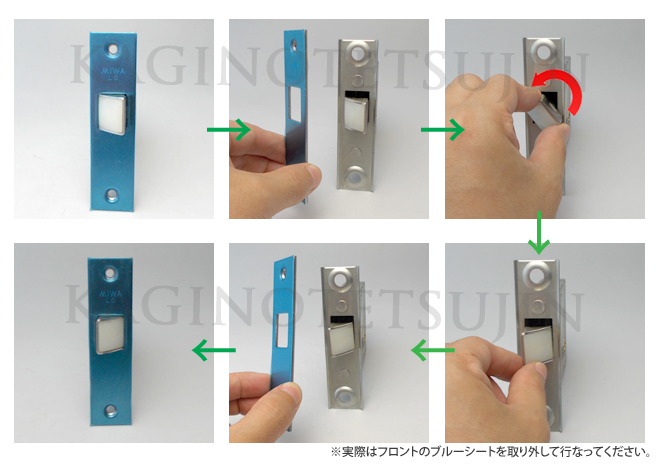

フロント・錠ケースの左右勝手の変更について
左右勝手の変更方法です。フロントを外し、ラッチ（三角の部分）を回転させるだけでできます。
