KABAmira-star(カバミラスター)4800の交換（取替え）方法
KABA mira-star(カバミラスター)4800 図解による取替え説明
【添付の取付説明書をご覧になりながら、作業を行ってください。】
| 室内側ユニット | 室外側 | |||||
|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
|
| 前 | 横 | 後ろ | 前 | 横 | 後ろ | |
 | マイナスドライバーとプラスドライバー、それにニッパーかペンチで取替え(交換)できます。 |
|
２.部屋内の引違扉を開けて下さい。 次に、扉を交差させて部屋内側の既存の鍵を取外します。上のビスをはずしましたら下のビスもはずします。 この時点で、部屋内の鍵は、はずれます。別なところに置きましょう。 |
３.外扉の鍵を取外します。部屋内側からビスをゆるめていきます。
| 取り付け可能寸法の確認 | |

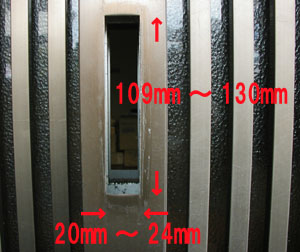

●扉厚＝２２mm～４０mm ●扉切欠き（穴）寸法＝横20mm～24mm×109mm～130mm 以下 ※切欠き寸法とは・・・玄関中央の引違錠を引戸から外した時、サッシ枠に 開いている切欠き穴の横×縦の寸法です。その切欠き(穴)寸法が上記寸法の 範囲内であれば、特段の加工をせずに取り替え可能です。 ※切欠き穴が小さい時は、鉄やすりで削って広げます。アルミ戸ですので加工は簡単です。 |
 |
| 【重要】扉の厚みの調整とは、 | |

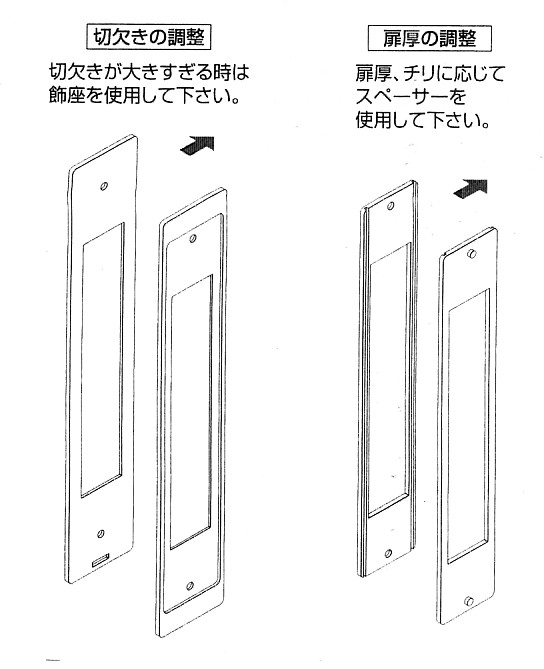

| 図の右側のスペーサーを利用します。 下の写真のようにはめ込みますが、特に、この「扉厚の調整」用のスペーサーは、鍵を取りつけが完了し、調整も終わったが、うまく鍵が施錠できない場合に使います。その理由は、外の扉と内側の扉の隙間(チリ寸法)が7mm以上あるために、カマタイプの錠がうまく引っかからないためです。 | |
 |
 |
||
2-2外側から外部長座を入れて、 |
2-3内側から外扉用の外部・錠ケースを入れて、２個のビスで仮止めします。 |
|
| 3-3.切欠きが大きすぎる場合は、化粧座(単にスペーサーともいう)を使います。 | |
 |
 |
| 扉の厚みに応じて「ドライバー」(テールピースともいう)をカットします。添付の取付説明書を参照してください。 | |
 |
 ⇒ ドライバーのカット前 ドライバーのカット後 |

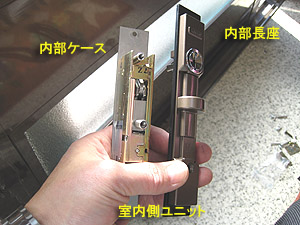

| 4-1 同様に、内扉にも取りつけます。内側から内扉用の錠ケースを入れて、２個のビスで仮止めします。 |
 |
|
4-2 内部ケースの取付ビスは上に一箇所と、 |
4-3 内部長座の下側に一箇所のビスで留めます。 |
| うまく施錠できないときは、「【重要】扉の厚みの調整には・・・」のところを思い出してください。一度取外して「扉厚の調整」用のスペーサーを入れて外扉と内扉の錠ケースの隙間(チリ寸法)が4～7mmになるようにして下さい。 | |
 |
 |
最後にここがポイント
| 外扉と内扉の錠ケースが同じ高さ(位置)になっているかをセットピンで確認しましょう。 | ||
内部長座に約2mmの穴が開いています。 |
ここにセットピンを入れてください。 |
内部ケース側のセットピン穴 |

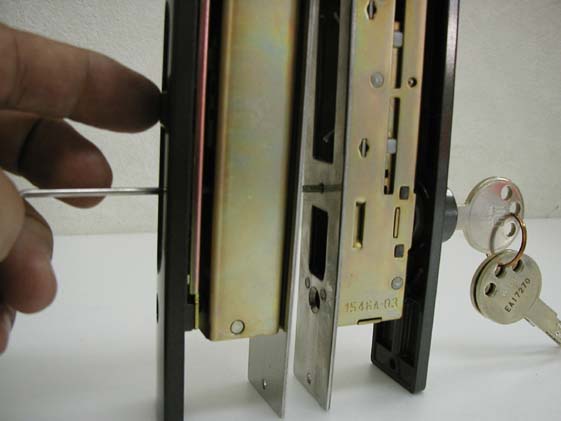

外扉と内扉の隙間をマイナスドライバー等を使って、少しだけ隙間を拡大しましたら、その状態のままでのぞきこみます。そのセットピンが下の写真のように外扉用の錠ケースの穴にスムーズに入っていることが確認できればOKです。 |
||
室外側 |
室内側 |
比較的簡単に交換できますが、困ったときは、お気軽にご連絡ください。
E-Mailは、こちらから
電話は、フリーダイヤルで、0120-939-250 or 072-764-8811
【鍵の用語】
これまで取りつけてあった、引戸錠を外すと四角い穴が開いています。
この穴を「切欠き」といいます。
 |
 |
| 扉の厚みや 扉と扉の隙間の空き具合等には、色々なケースがあります。 そのままでぴたっと取付けられる場合もありますし、隙間が生じることもあります。 この部分の隙間を埋めるものをスペーサーと言います。 |
|
引違戸の扉と扉の間の寸法のこと。
|

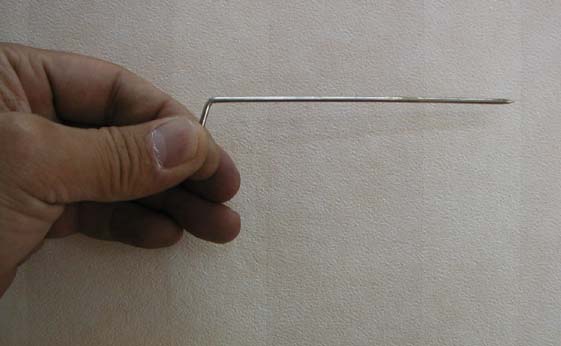

セットピンとは、 左の写真が、セットピンです。これは、外扉と内扉の錠ケースが同じ高さ(位置)になっているかを確認することができるピンです。部屋内から内扉用錠ケースをよくみると、錠ケースの下から6.5mmあたり(「ひらく」の文字の上)に約2mmの穴が開いています。ここにセットピンを入れてください。外扉と内扉の隙間をマイナスドライバー等を使って、少しだけ隙間を拡大しましたら、その状態のままでのぞきこみます。そのセットピンが右の写真のように外扉用の錠ケースの穴にスムーズに入っていることが確認できればOKです。この位置で外扉と内扉の錠ケースのビスを締付けます。一応これで完了ですが、試験的に部屋内から施錠してみます。 |
|
 |
 |
|
