WEST 5350シリンダーのみの取替方法
 |

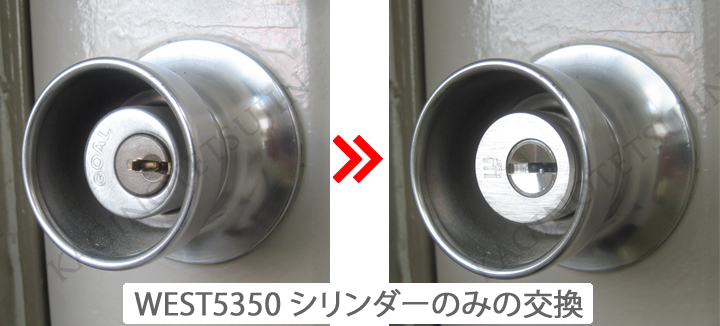

GOAL 5350本体に付いているシリンダーのみの交換方法をご紹介しています。 本ページではGOAL5350従来シリンダーからハイセキュリティタイプのWESTリプレイスシリンダー5350に交換しています。 WESTリプレイスシリンダー仕様5350をご購入はこちら |
| 画像で見るGOAL5350の詳しい取替え・交換方法 | |
|---|---|
| ■GOAL5350面付箱錠シリンダーのみの交換・取替え方法はこちら （GOAL 5350従来シリンダーからGOAL 5350 V18シリンダーへの交換） |
 |
| ■GOAL5350面付箱錠シリンダーのみの交換・取替え方法はこちら （GOAL 5350従来シリンダーからWEST 5350 リプレイスシリンダーへの交換） |
|
| ■GOAL5350面付箱錠本体一式の交換・取替え方法はこちら （GOAL 5350からMIWA 40KJへの交換） |
|
 |
使用する道具（工具）は十字ドライバー（プラスドライバー）と細長いピンです。 |
|
作業の間はドアを開けたまま、閉じないようにしてください。 |
GOAL5350面付箱錠本体の取り外し方法
【1】

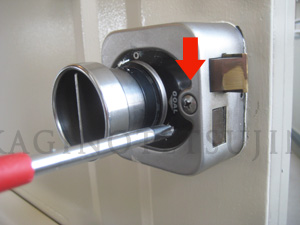

GOAL5350本体をドアから取り外していきます。まず室内側から本体にあるビス（矢印）を取ります。
今回はシリンダーのみの交換になるため、本体を取り付ける際にまた同じビスを使うので紛失しないようにしてください。
【2】

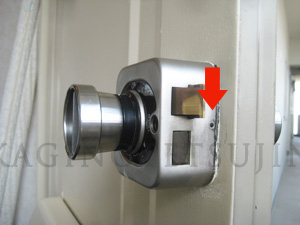

ビスを取りましたら、次に本体を取り外していきます。本体側面にあるストッパーのある穴（矢印）を確認してください。
【3】

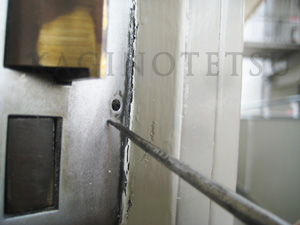

確認ができればその穴に細長いピン（突キ棒）を差し込みます。
ピンの先が当たる部分に弾力があるのでそれを押しながら、
【4】

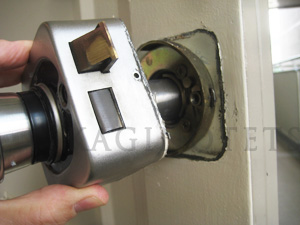

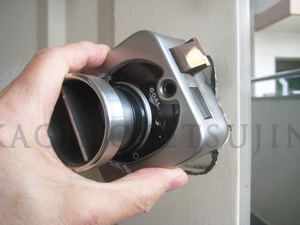

室内側本体を左（または右）に20～30度傾けます。
【5】
GOAL5350本体を引っぱれば簡単に抜き取れます。
GOAL5350本体のシリンダーの交換方法
【1】

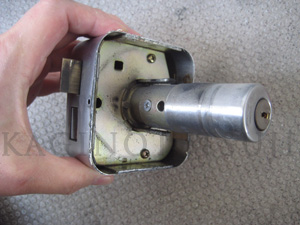

本体に付いているシリンダーを交換していきます。現在付いているのはGOAL5350従来シリンダーです。(GOAL 5350 6本ピンシリンダー)
【2】

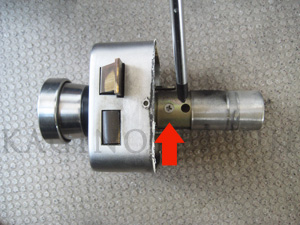

本体をラッチやデッドボルトが出る面を上にして、シリンダーを取り付けてあるビス（矢印）を十字ドライバーで取ります。
ここで取り外したビスは、新しいシリンダーを取り付ける際に使用します。紛失しないように注意してください。
【3】

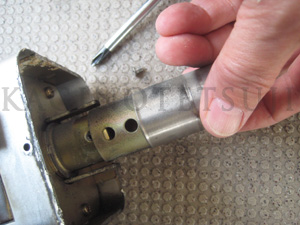

ビスを取り外したらゆっくりとシリンダーを抜き取ります。これでシリンダーが取り外せました。
GOAL5350本体にWEST5350シリンダーを取り付ける方法
【1】

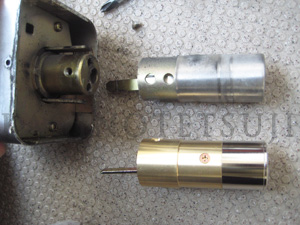

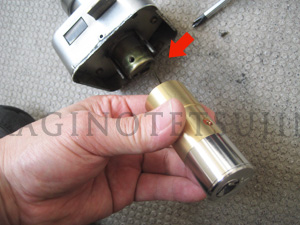

WEST5350シリンダーを本体に取り付けていきます。
【2】

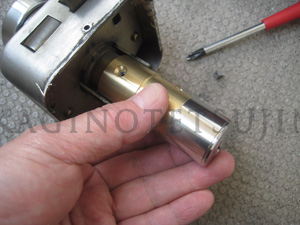

本体にシリンダーを差し込んでいきます。（下記参照）
| シリンダーを本体に差し込む際の注意点 | |
|---|---|
 |
GOAL5350面付箱錠本体にシリンダーを取り付けるときに注意があります。 シリンダーから飛び出ている部分をテールピース（テイルピース）といいます。 |
| GOAL5350 面付箱錠 本体側の拡大図 | |
 |
 |
| 左の画像を見てください。矢印部分に突起（でっぱり）を確認できます。その間にシリンダーのテールピース部を差し込みます。（右の画像の赤線部分がテールピースを差し込む部分です。） 【シリンダーが本体に上手くはまらない（差し込めない）場合】 テールピースを上の本体画像の部分にゆっくり差し込んでいき、反対側にあるサムターン（ツマミ）を動かしてみてください。（デッドボルトが出たり引っ込んだりを繰り返します） するとストンとシリンダーが落ち、うまく差し込めます。 |
|
【3】
シリンダーを差し込めればビス穴部分を合わせてください
。
【4】

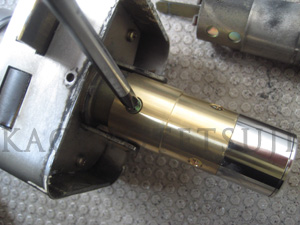

取り付けることができれば、取り外したときのビスを使用してシリンダーと本体を固定させます。これで古いシリンダーから新しいシリンダーに交換できました。
GOAL5350面付箱錠本体の取り付け
【1】

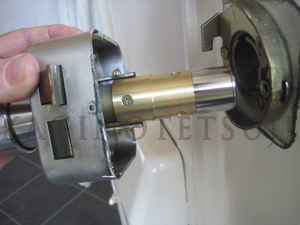

あとは取り外したときと逆の行程を行えば本体を取り付けることができます。
 |

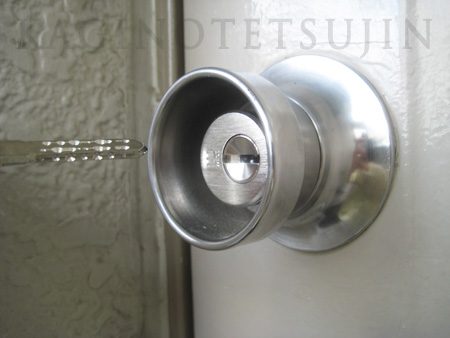

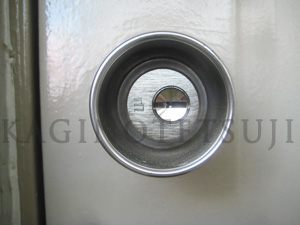

【テスト】 取付が終わればキーを差込み、左右に回して、カギの開閉が可能かどうかテストしてみてください。 ※必ずドアを開けたまま行なってください。 |
キーの開閉テストが終われば取付完了です。お疲れさまでした！ |
|
 |
|
