ALPHA (アルファ)万能取替錠ケース

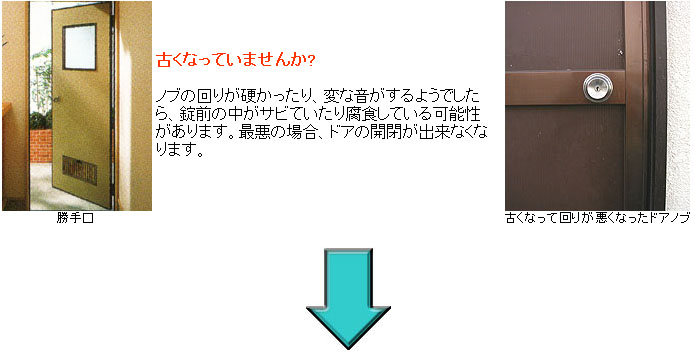

勝手口、浴室やそして玄関、事務所出入口など様々な場所に使用されています。
下の2つのタイプと交換できます。
バックセットはどちらも100mmです。
左右勝手両用(ドアの開く方向は左右どちらでもＯＫです）ドア厚み：25～43mm
 |
|
| 寸法図はこちら | 寸法図はこちら |
 |
ドアノブだけの交換はこちら |
|
交換出来るかどうかの確認をしましょう。 |  |
|

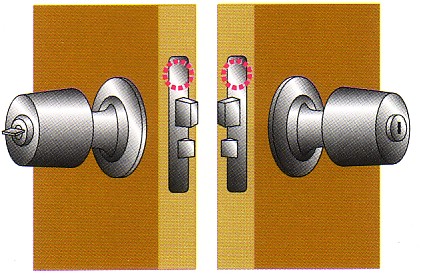

●カギ(錠前)は、どのタイプでしょう? ●メーカー名と品番(刻印)を確認しましょう。 ※各メーカーは、 右の図のようなところに、品番を刻印しています。 |
||
| ■下記の各メーカー（MIWA、GOAL、SHOWA、ALPHA）の 刻印のものはすべて下記の(1)～(4)と取り替え可能です。 |
||
| ◆MIWAの刻印 | |||||
|---|---|---|---|---|---|
| HBZSP-1 | HBZSP-2 | HBZSP-3 | HBZ-L1 | HBZ-L2 | |
| ◆GOALの刻印 | |||||
| UC | GF | ||||
| ◆SHOWAの刻印 | |||||
| IS | IS-08 | IS-101 | IS-152 | IS-401 | IS-601 |
| IS-602 | IS-901 | IS-902 | IS-Y02 | IS-Y03 | IS-Y05 |
| IZ-Z01 | IZ-Z-02 | IZ-Z16 | IZ-Z53 | IZ-Z55 | IX-102 |
| IX-104 | IX-107 | IX-110 | IX-115 | IX-116 | ISD |
| ◆ALPHAの刻印 | |||||
| TA-B | TA-C | TA-D | TA-E | LV | |
取り外し方例
※作業中は絶対にドアが閉まらないようにしておきます。
 |
【1】 室内側ドアノブを反時計回りに回して取外します。 |
 |
 |
【2】 室内側の台座のビスを2本外すと同時に室内側に外れます。 |
 |
 |
【3】 錠ケースの2本のビスを外して取外します。 これで取外しが終わりました。 取り付けは取外しの逆を行ないます。 |
 |
| 高性能シリンダーのドアノブへの交換はこちらへ |
| ビスピッチ110mmの取替え例 | ||
|---|---|---|
| 1.取外し前 (既存の鍵)  |
 |

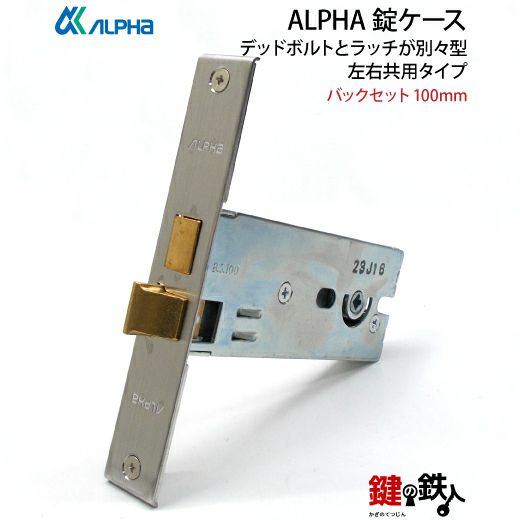

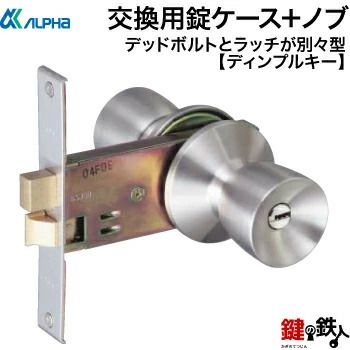

2.取替え後 (ALPHA (アルファ)取替錠ケース・デッドボルトとラッチが別々型)  |
| 既存の鍵のフロントビスピッチfは、110mm | 既存の錠ケースを取外した後のビス穴に、新しい錠ケースをビス留めして取付けます。 フロント板は、取替錠ケースのフロントにビス留め(黄色点線矢印)して取付けます(ドアの厚みの部分にビス穴は必要ありません。)。 |
|

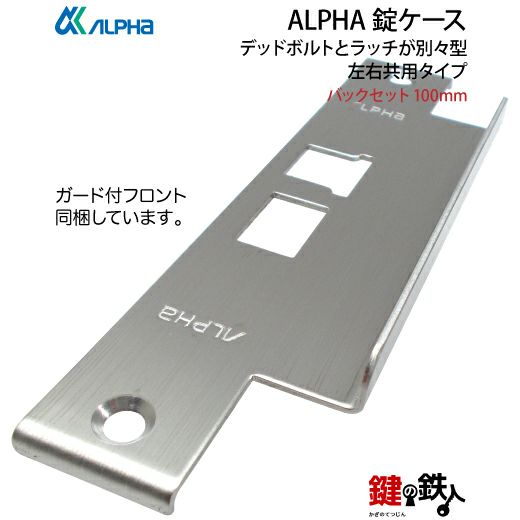

| ドアに隙間があり、デッドボルト(カンヌキ)も丸見え状態の時には、段付きフロントをお使いください。 | ||
 |
|
 |
 |
ALPHA (アルファ)万能取替錠ケース |
|

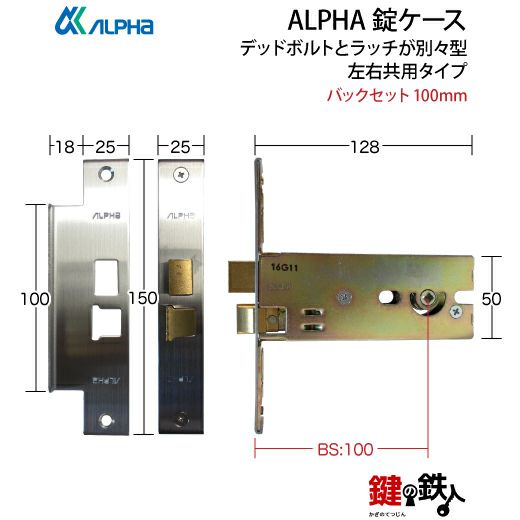

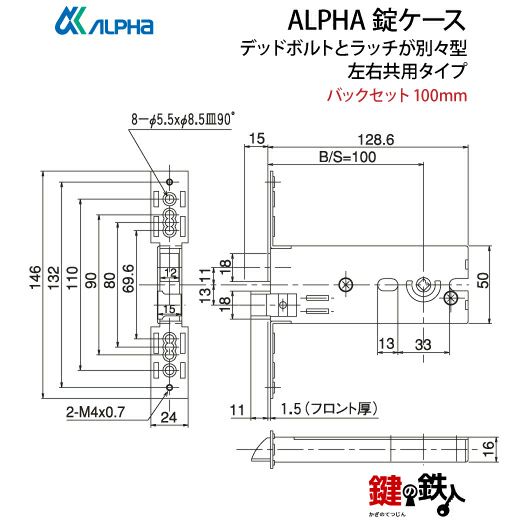

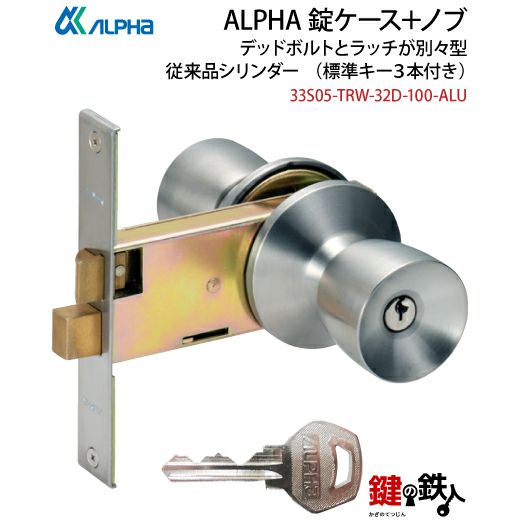

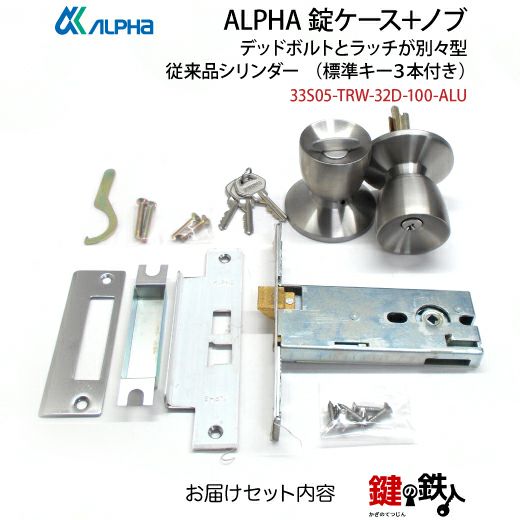

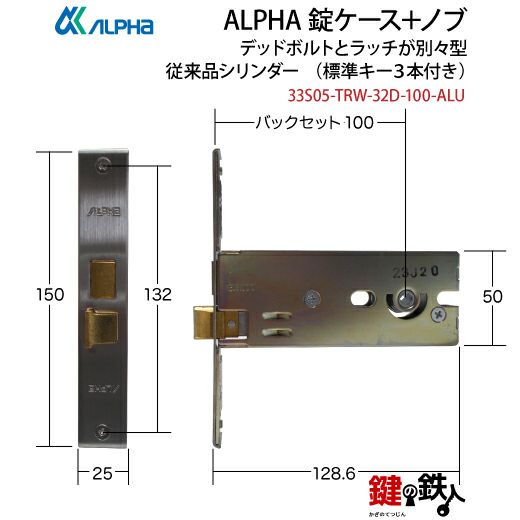

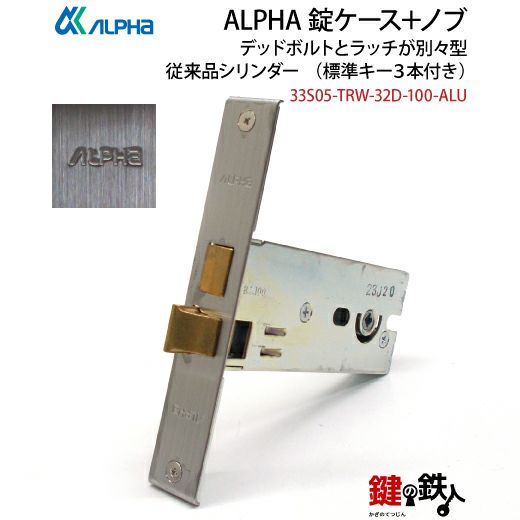

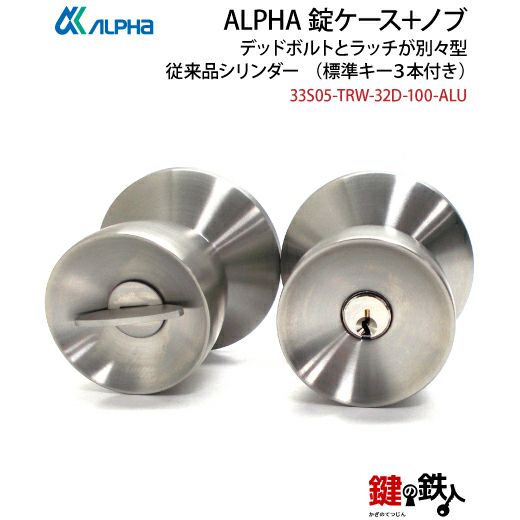

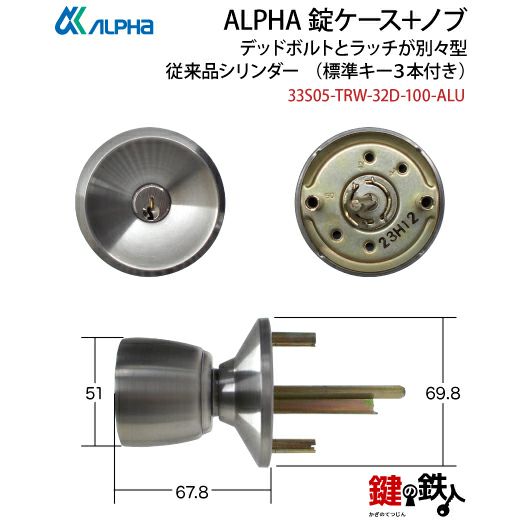

ALPHA(アルファ)取替錠ケースデッドボルトとラッチが別々型 33S05-TRW-32D-100ALU用 寸法図 |
|

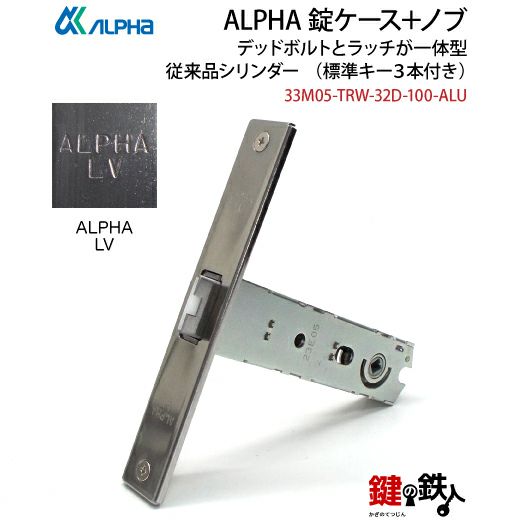

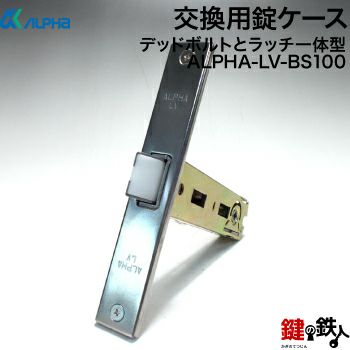

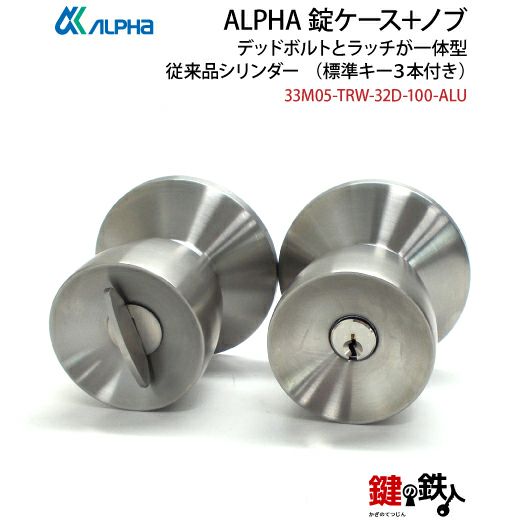

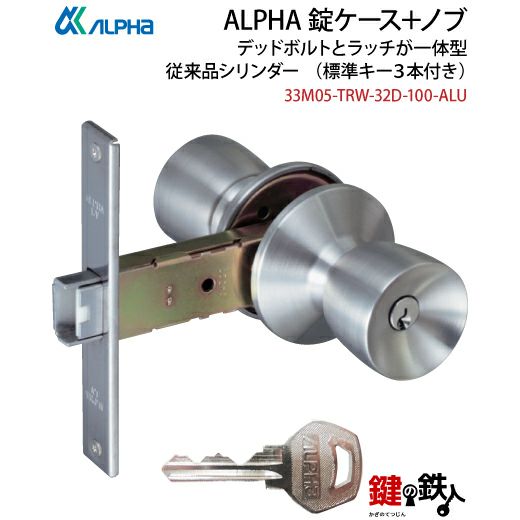

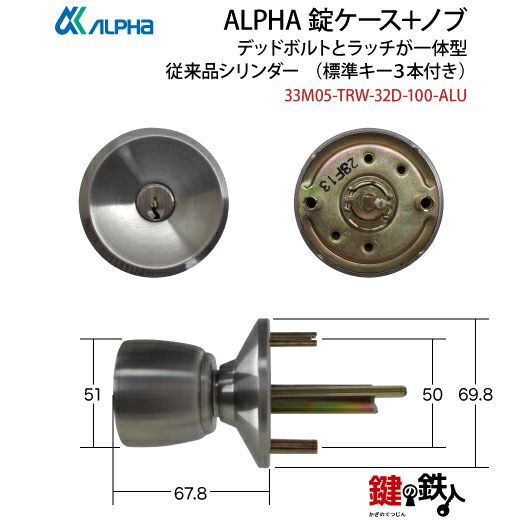

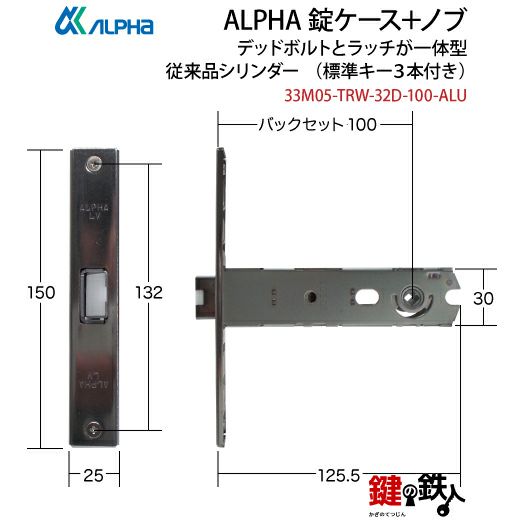

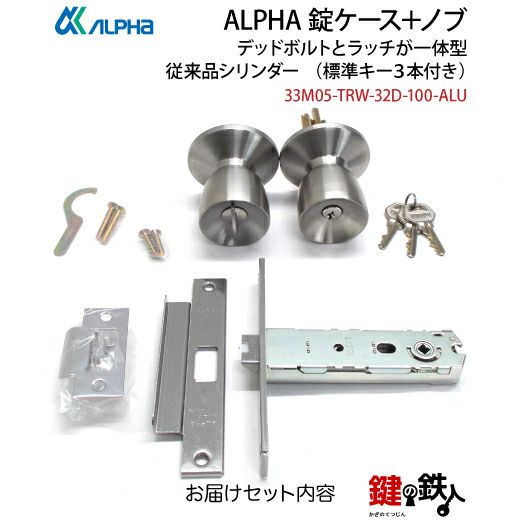

ALPHA (アルファ)取替錠ケースデッドボルトとラッチ一体型 33MO5-TRW-32D-100ALU用 寸法図 |
|
MUL-T-LOCK(マルティロック) ドアノブとシリンダー一体型交換用玉座 |
|
勝手口錠 |
 |
| 勝手口や室内ドア用に最適!! デジタルロックジュニア 室内側のサムターンは外して上部にセット。 |
ドアノブがレバーハンドルに交換できます。 こちらへ |
|
||||
|
困ったときは、お気軽にご相談ください。
現場の経験豊富な店長が、良きアドバイスと交換時の注意点など的確にご案内いたします。
