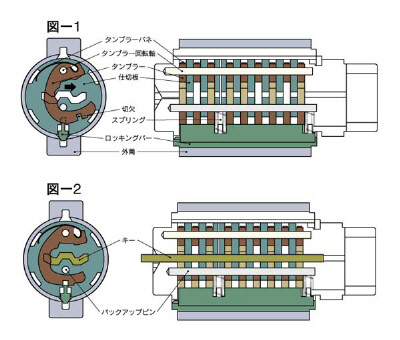

●図-1
キーを抜き取った状態では図-１に示すように、メッキングバーがスプリングによって外筒の溝に押し付けられています。また、ディスクタンブラーは、タンブラーバネによって矢印の方向へ押されています。この状態で内筒を回転させようとしても、(ディスクタンブラーの切欠がロッキングバーの上方にないため)ディスクタンブラーに阻まれて、ロッキングバーは上方へ上がることができず、内筒を回転させることができません。

●図-2
標準の子かぎ(合鍵)を差し込むと、ディスクタンブラーはキーの刻みによって押され、切欠がロッキングバーの上方にくるまで回転、整列します。この状態で内筒を回転させようとすると、溝とロッキングバーとのテーパーによって、スプリングに抗してロッキングバーが上方に押し上げられ、内筒を回転させることができます。
