GOAL LXレバーハンドル錠一式【GOAL LX-5タイプ】

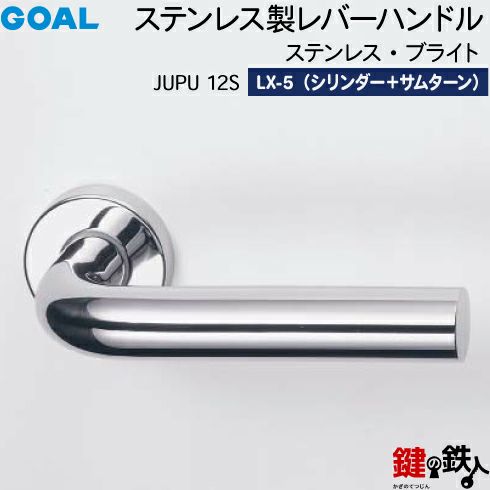

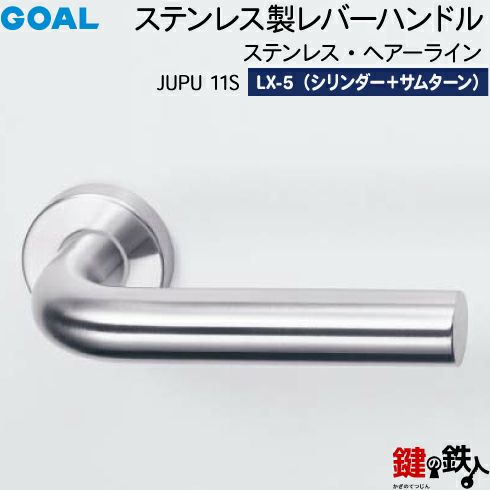

ステンレス製 JUPU型レバーハンドル(ヘアーライン・ブライト)

ご購入前に、最後の確認をしましょう。

（1）刻印の確認、（2）ドアの厚み、（3）バックセット、（4）フロントの形状、（5）「吊元」と「開き」の確認（左右勝手）を下記を参考にしてお調べください。
すべて当てはまれば交換できます。

GOAL LXレバーハンドルの交換方法は、こちらです。

（1）刻印の確認

玄関や勝手口、室内錠のカギ（錠前）はどのタイプでしょう？
下の図のような部分(フロント)に

「GOAL LX」

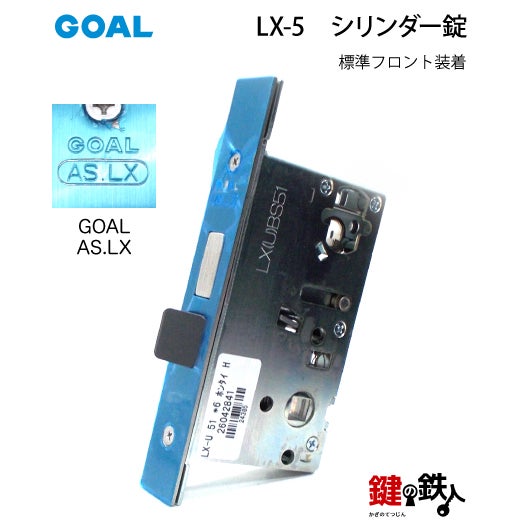

「GOAL AS.LX」(下画像)

いずれかの刻印がありましたか？

（2）ドアの厚み

写真を参考にシリンダーが取り付けてある正味のドアの厚みを測ってください。そのドアの厚みが下記のいずれかに当てはまれば交換できます。

29～33mm
33～43mm（標準）
43～53mm

（3）バックセット

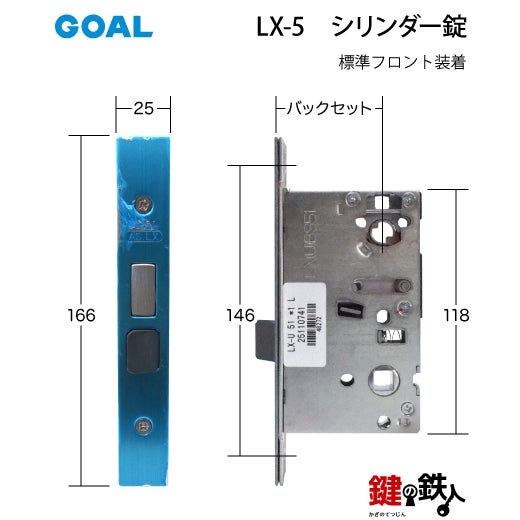

バックセットとは、写真のようにドアの角からシリンダーの中心まで、またはレバーハンドル（ドアノブ）の中心までの距離のことです。
バックセットが、下記のいずれかに当てはまれば可能です。

32mm（32mmではR4U丸座は使用できません。K1U座となります。詳しくは下記を参照してください。）
38mm
51mm
64mm（標準）

※バックセットが32mmの場合はR4U丸座ではなく、小判型のK1U座になります。

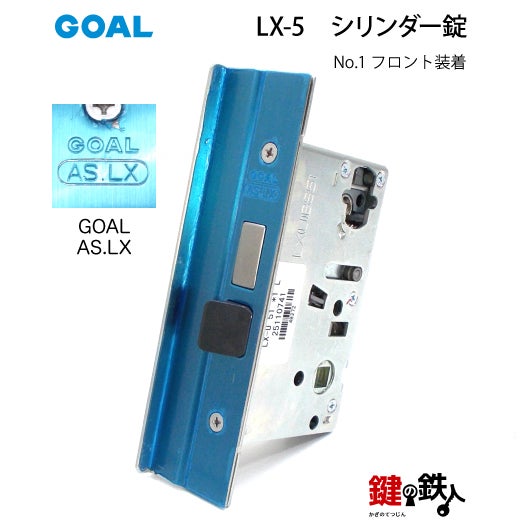

（4）フロント形状

フロントとは？
錠ケースが取り付けられているドアの側面部（デッドボルトやラッチが出入りする部分、また刻印がされている部分）に取り付けられた金属製の化粧板のことです。

現在取り付けられているフロントを下記から探してください。GOAL LXのフロントは数多くあるため、必ず寸法を確認しましょう。

【探し方】
左の画像を参考に、フロントのタテとヨコの長さ、ビスとビスの間の長さを測ってください。
測った長さと合うフロントを探してください。
見つかりましたら、フロント図の上にあるナンバー（NO.）を控えておきましょう。ご購入の際、必要になります。
※LX NO.4とLX NO.15はフロントの厚み、LX NO.3とLX NO.9はビスからそれぞれの角までの長さを測って、判断してください。

【例】
タテ=160mm、ヨコ=25mm、ビスとビスの間の長さ=105mmの場合は下図の1行2列目のフロント＝LX No.6フロントとなります。

※上画像（一覧表）のフロントにあるナンバー（NO.○○）は、ご購入の際に必要になります。一覧表はナンバー順(NO.順)には並んでいないため、ご注意ください。

（5）「吊元」と「開き」の確認（左右勝手）

吊元は、右吊元？左吊元？

室外側に立ちましょう。そのドアは、左右のどちら側で吊られていますか？
右側で吊られていれば「右吊元」、左側で吊られていれば「左吊元」です。

そのドアは、外開き？内開き？

室外側に立ちましょう。ドアが部屋の外側に開く場合は「外開き」です。逆に、部屋内にドアを開ける場合は「内開き」です。

(1)から(5)まで、すべて確認できましたか？

確認ができれば、以下のレバーハンドル錠と交換できます。
ご購入の際は必ず、「ドアの厚み」「バックセット」「フロント」「左右勝手」「レバーハンドルの色」「シリンダーの種類」「サムターンの種類」「座の種類」をプルダウンメニューからお選びください。（どの組み合わせでも納期は約1ヶ月です。）

※必ずご確認ください※

商品詳細
お客様の声

長座・丸座

GOAL LXレバーハンドル用には長座と丸座があり、長座は下記のような2種類のタイプがあります。
基本は丸座タイプです。

N1U型長座（バックセット38mmから使用可能です。）

N5U型長座（バックセット51mmと61mmタイプが使用可能です。）

バックセットとは、写真のようにドアの角からシリンダーの中心まで、または、レバーハンドル（ドアノブ）の中心までの距離のことです。

サムターン

標準サムターン	TMB防犯サムターン

通常のサムターンです。防犯性はありません。	店長おすすめ常時空転型のサムターンで、不正解錠はほとんどできません。操作する時はクラッチスイッチを押し込んでから操作します。 TMB型サムターンのみをお求めの場合は、こちら

GOAL 6ピンシリンダー

ピッキングに強い防犯対策シリンダー
GOAL 6ピンシリンダー

■標準キー	3本付き
■合カギの注文	こちら
■発送時期	約1ヶ月後発送可(休業日除く)
■生産国	日本
■製造・販売元	株式会社ゴール

GOAL V18シリンダー

ピッキングに強い防犯対策シリンダー
GOAL V18シリンダー

■標準キー	3本付き
■合カギの注文	こちら
■発送時期	約1ヶ月後発送可(休業日除く)
■生産国	日本
■製造・販売元	株式会社ゴール

ゴールレバーハンドルの交換（刻印=AS.LX等） GOAL LXレバーハンドル LX-5タイプ鍵(カギ) 取替え交換用

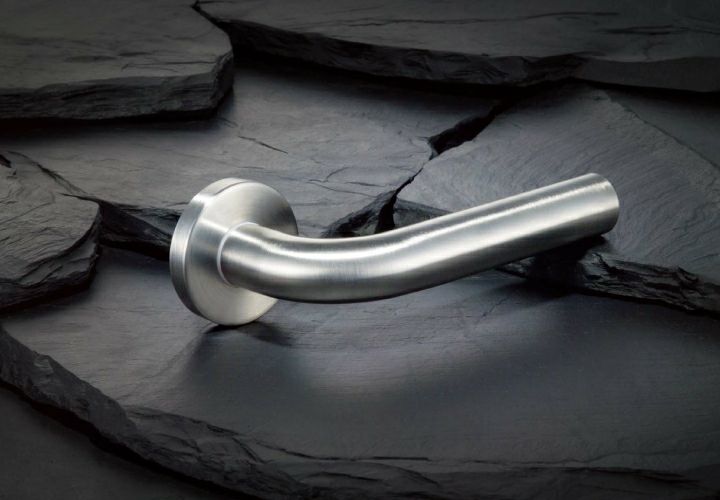

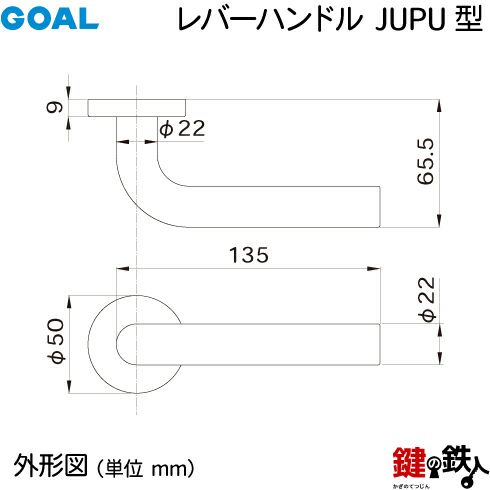

JUPU型ステンレス製レバーハンドル
（シリンダー・サムターン付きタイプ）
■標準キー3本付き■
【送料無料】

商品番号 H-GOAL LX-5 JUPU

当店特別価格 ¥ 21,010 税込

■ドアの厚み(必須)
■バックセット(必須)
■フロント(必須)
■左右勝手(必須)

■レバーハンドルの色(必須)
■シリンダーの種類(必須)
■サムターンの種類(必須)
■長座の種類(必須)

商品説明ページ
