GOAL LXレバーハンドル錠一式【GOAL LX-5タイプ】

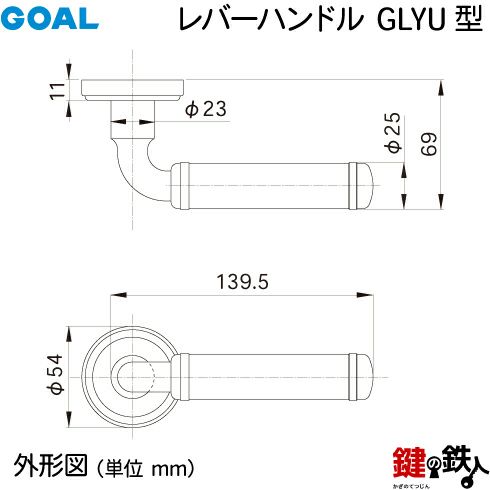

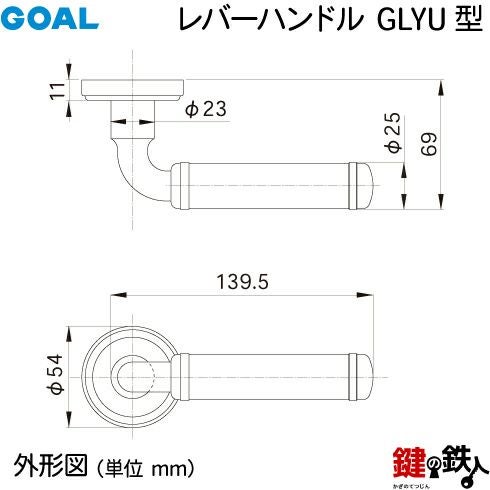

GLYU型 高級レバーハンドル(アンティックブラス・大理石・楢)
ご購入前に、最後の確認をしましょう。
（1）刻印の確認、（2）ドアの厚み、（3）バックセット、（4）フロントの形状、（5）「吊元」と「開き」の確認（左右勝手）を下記を参考にしてお調べください。
すべて当てはまれば交換できます。
すべて当てはまれば交換できます。
（1）刻印の確認
玄関や勝手口、室内錠のカギ（錠前）はどのタイプでしょう？
下の図のような部分(フロント)に
下の図のような部分(フロント)に
- 「GOAL LX」

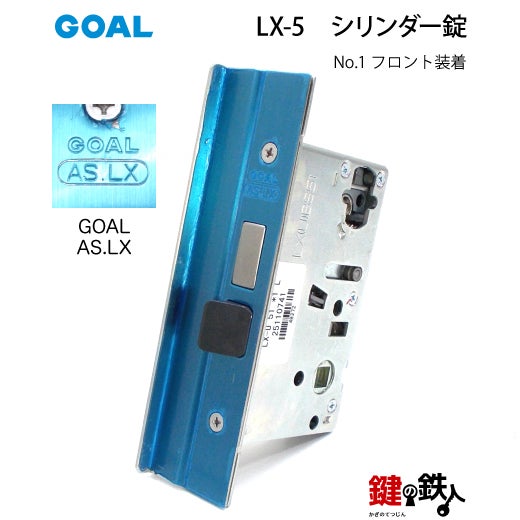

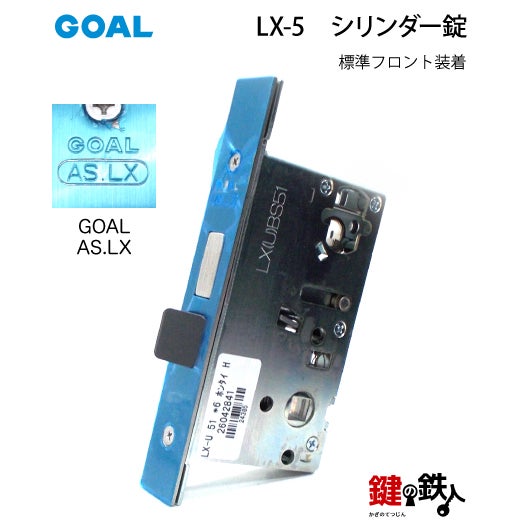

- 「GOAL AS.LX」(下画像)
（2）ドアの厚み
写真を参考にシリンダーが取り付けてある正味のドアの厚みを測ってください。そのドアの厚みが下記のいずれかに当てはまれば交換できます。
- 29～33mm
- 33～43mm（標準）
- 43～53mm
（3）バックセット

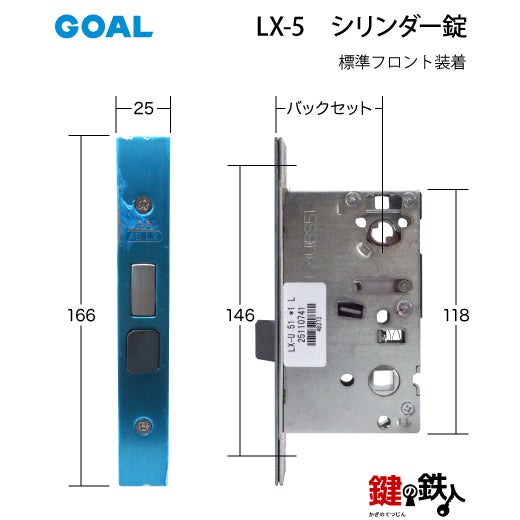

バックセットとは、写真のようにドアの角からシリンダーの中心まで、またはレバーハンドル（ドアノブ）の中心までの距離のことです。
バックセットが、下記のいずれかに当てはまれば可能です。
バックセットが、下記のいずれかに当てはまれば可能です。
- 32mm（32mmではR4U丸座は使用できません。K1U座となります。詳しくは下記を参照してください。）
- 38mm
- 51mm
- 64mm（標準）
※バックセットが32mmの場合はR4U丸座ではなく、小判型のK1U座になります。
（4）フロント形状
フロントとは？
錠ケースが取り付けられているドアの側面部 （デッドボルトやラッチが出入りする部分、また刻印がされている部分）に取り付けられた金属製の化粧板のことです。
錠ケースが取り付けられているドアの側面部 （デッドボルトやラッチが出入りする部分、また刻印がされている部分）に取り付けられた金属製の化粧板のことです。
現在取り付けられているフロントを下記から探してください。GOAL LXのフロントは数多くあるため、必ず寸法を確認しましょう。
【探し方】左の画像を参考に、フロントのタテとヨコの長さ、ビスとビスの間の長さを測ってください。
測った長さと合うフロントを探してください。
見つかりましたら、フロント図の上にあるナンバー（NO.）を控えておきましょう。ご購入の際、必要になります。
※LX NO.4とLX NO.15はフロントの厚み、LX NO.3とLX NO.9はビスからそれぞれの角までの長さを測って、判断してください。
【例】
タテ=160mm、ヨコ=25mm、ビスとビスの間の長さ=105mmの場合は下図の1行2列目のフロント＝LX No.6フロントとなります。
※上画像（一覧表）のフロントにあるナンバー（NO.○○）は、ご購入の際に必要になります。一覧表はナンバー順(NO.順)には並んでいないため、ご注意ください。
（5）「吊元」と「開き」の確認（左右勝手）
吊元は、右吊元？左吊元？
室外側に立ちましょう。そのドアは、左右のどちら側で吊られていますか？
右側で吊られていれば「右吊元」、左側で吊られていれば「左吊元」です。
右側で吊られていれば「右吊元」、左側で吊られていれば「左吊元」です。
そのドアは、外開き？内開き？
室外側に立ちましょう。ドアが部屋の外側に開く場合は「外開き」です。逆に、部屋内にドアを開ける場合は「内開き」です。
(1)から(5)まで、すべて確認できましたか？
確認ができれば、以下のレバーハンドル錠と交換できます。
ご購入の際は必ず、「ドアの厚み」「バックセット」「フロント」「左右勝手」「レバーハンドルの色」「シリンダーの種類」「サムターンの種類」「座の種類」をプルダウンメニューからお選びください。（どの組み合わせでも納期は約1ヶ月です。）
ご購入の際は必ず、「ドアの厚み」「バックセット」「フロント」「左右勝手」「レバーハンドルの色」「シリンダーの種類」「サムターンの種類」「座の種類」をプルダウンメニューからお選びください。（どの組み合わせでも納期は約1ヶ月です。）
※必ずご確認ください※
- 商品詳細
- お客様の声
※使用条件によってはハンドル軸部の端部が枠に当接する恐れがありますので、ハンドルの詳細寸法と扉の開閉時の軌道をご確認ください。
特にバックセットが小さい錠（バックセット38mm）に使用する場合は、必ず確認してください。
特にバックセットが小さい錠（バックセット38mm）に使用する場合は、必ず確認してください。
使用上の注意：
高級レバーハンドルは、天然の大理石や木部品を使用していますので、野外でのご使用はお控えください。また、実物の模様や色調は写真とは異なりますのでご了承ください。
高級レバーハンドルは、天然の大理石や木部品を使用していますので、野外でのご使用はお控えください。また、実物の模様や色調は写真とは異なりますのでご了承ください。

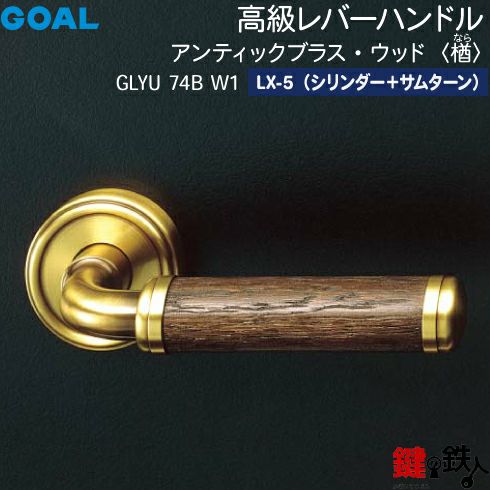

| GLYU 74B W1 アンティックブラス・ウッド<楢> |

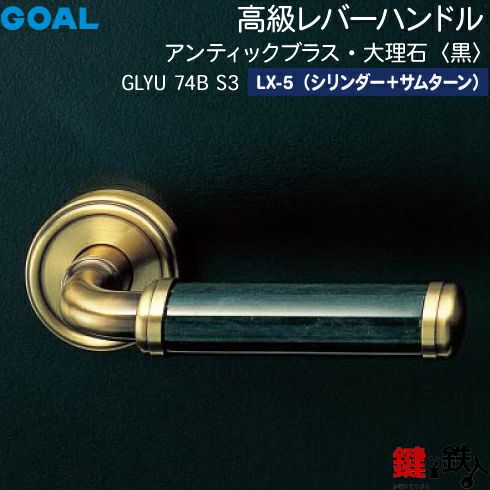

GLYU 74B S3 アンティックブラス・大理石<黒> |
|---|---|
 |
 |
サムターン
| 標準サムターン | TMB防犯サムターン |
|---|---|
 |
 |
| 通常のサムターンです。防犯性はありません。 |
店長おすすめ
常時空転型のサムターンで、不正解錠はほとんどできません。操作する時はクラッチスイッチを押し込んでから操作します。TMB型サムターンのみをお求めの場合は、こちら |
GOAL 6ピンシリンダー
ピッキングに強い防犯対策シリンダー
GOAL 6ピンシリンダー
| ■標準キー | 3本付き |
|---|---|
| ■合カギの注文 | こちら |
| ■発送時期 | 約3週間～1ヶ月(休業日除く) |
| ■生産国 | 日本 |
| ■製造・販売元 | 株式会社ゴール |
GOAL V18シリンダー
ピッキングに強い防犯対策シリンダー
GOAL V18シリンダー
| ■標準キー | 3本付き |
|---|---|
| ■合カギの注文 | こちら |
| ■発送時期 | 約3週間～1ヶ月(休業日除く) |
| ■生産国 | 日本 |
| ■製造・販売元 | 株式会社ゴール |
