GOAL LXレバーハンドル錠一式 空錠【GOAL LX-1タイプ】
アルミ製 ROBU型レバーハンドル(シルバー・ゴールド・アンバー・ブロンズ)
ご購入前に、最後の確認をしましょう。
（1）刻印の確認、（2）ドアの厚み、（3）バックセット、（4）フロントの形状、（5）「吊元」と「開き」の確認（左右勝手）を下記を参考にしてお調べください。
すべて当てはまれば交換できます。
すべて当てはまれば交換できます。
（1）刻印の確認
玄関や勝手口、室内錠のカギ（錠前）はどのタイプでしょう？
下の図のような部分(フロント)に
下の図のような部分(フロント)に
- 「GOAL LX」
- 「GOAL AS.LX」(下画像)
（2）ドアの厚み
写真を参考にシリンダーが取り付けてある正味のドアの厚みを測ってください。そのドアの厚みが下記のいずれかに当てはまれば交換できます。
- 29～33mm
- 33～43mm（標準）
- 43～53mm
（3）バックセット
バックセットとは、写真のようにドアの角からシリンダーの中心まで、またはレバーハンドル（ドアノブ）の中心までの距離のことです。
バックセットが、下記のいずれかに当てはまれば可能です。
バックセットが、下記のいずれかに当てはまれば可能です。
- 32mm（32mmではR4U丸座は使用できません。K1U座となります。詳しくは下記を参照してください。）
- 38mm
- 51mm
- 64mm（標準）
※バックセットが32mmの場合はR4U丸座ではなく、小判型のK1U座になります。
（4）フロント形状
フロントとは？
錠ケースが取り付けられているドアの側面部 （デッドボルトやラッチが出入りする部分、また刻印がされている部分）に取り付けられた金属製の化粧板のことです。
錠ケースが取り付けられているドアの側面部 （デッドボルトやラッチが出入りする部分、また刻印がされている部分）に取り付けられた金属製の化粧板のことです。
現在取り付けられているフロントを下記から探してください。GOAL LXのフロントは数多くあるため、必ず寸法を確認しましょう。
【探し方】左の画像を参考に、フロントのタテとヨコの長さ、ビスとビスの間の長さを測ってください。
測った長さと合うフロントを探してください。
見つかりましたら、フロント図の上にあるナンバー（NO.）を控えておきましょう。ご購入の際、必要になります。
※LX NO.4とLX NO.15はフロントの厚み、LX NO.3とLX NO.9はビスからそれぞれの角までの長さを測って、判断してください。
【例】
タテ=160mm、ヨコ=25mm、ビスとビスの間の長さ=105mmの場合は下図の1行2列目のフロント＝LX No.6フロントとなります。
※上画像（一覧表）のフロントにあるナンバー（NO.○○）は、ご購入の際に必要になります。一覧表はナンバー順(NO.順)には並んでいないため、ご注意ください。
（5）「吊元」と「開き」の確認（左右勝手）
吊元は、右吊元？左吊元？
室外側に立ちましょう。そのドアは、左右のどちら側で吊られていますか？
右側で吊られていれば「右吊元」、左側で吊られていれば「左吊元」です。
右側で吊られていれば「右吊元」、左側で吊られていれば「左吊元」です。
そのドアは、外開き？内開き？
室外側に立ちましょう。ドアが部屋の外側に開く場合は「外開き」です。逆に、部屋内にドアを開ける場合は「内開き」です。
(1)から(5)まで、すべて確認できましたか？
確認ができれば、以下のレバーハンドル錠と交換できます。
ご購入の際は必ず、「ドアの厚み」「バックセット」「フロント」「左右勝手」「レバーハンドルの色」をプルダウンメニューからお選びください。
ご購入の際は必ず、「ドアの厚み」「バックセット」「フロント」「左右勝手」「レバーハンドルの色」をプルダウンメニューからお選びください。
※必ずご確認ください※
- 商品詳細
- お客様の声

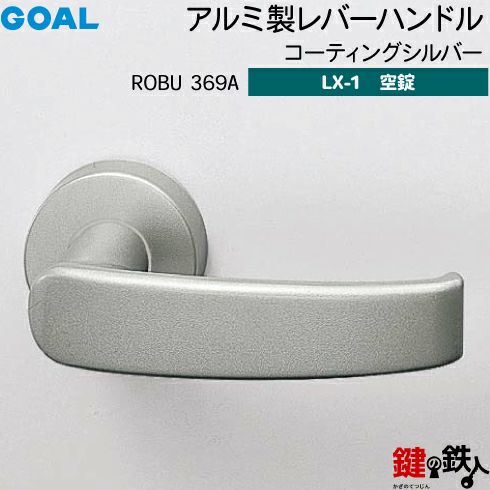

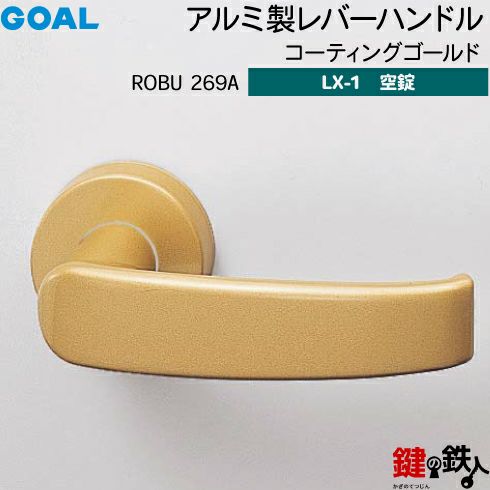

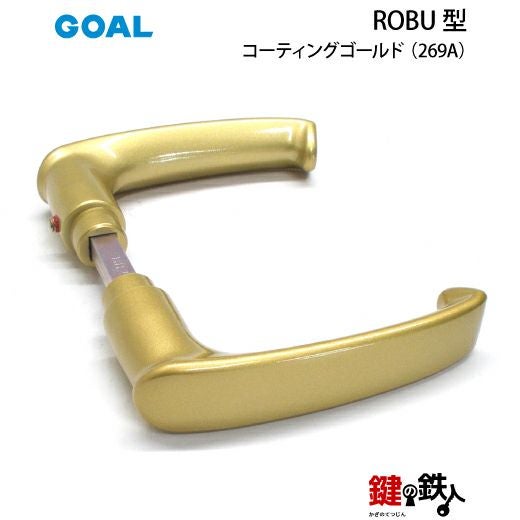

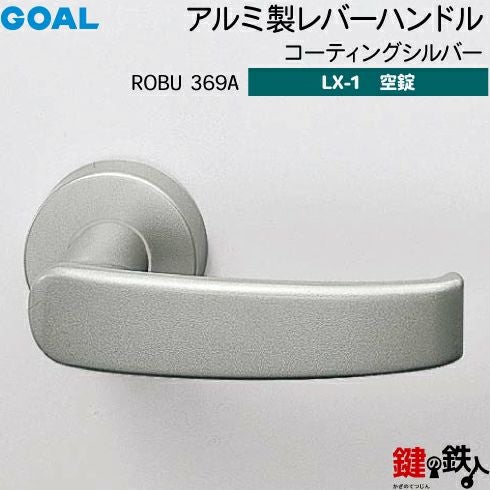

| ROBU 369A コーティングシルバー | ROBU 269A コーティングゴールド |
|---|---|
 |
 |

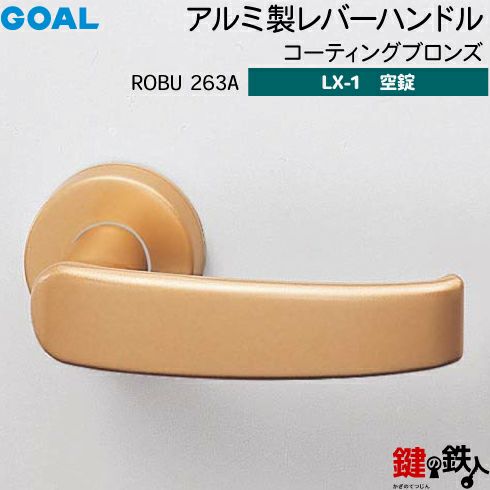

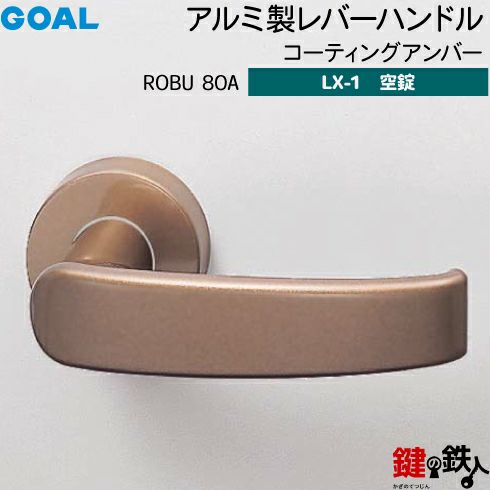

| ROBU 80A コーティングアンバー | ROBU 263A コーティングブロンズ |
|---|---|
 |
 |

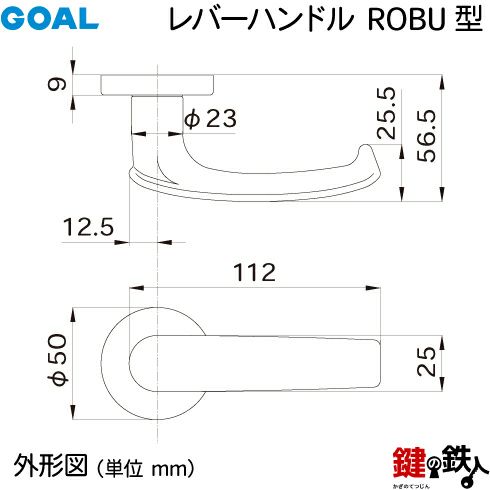

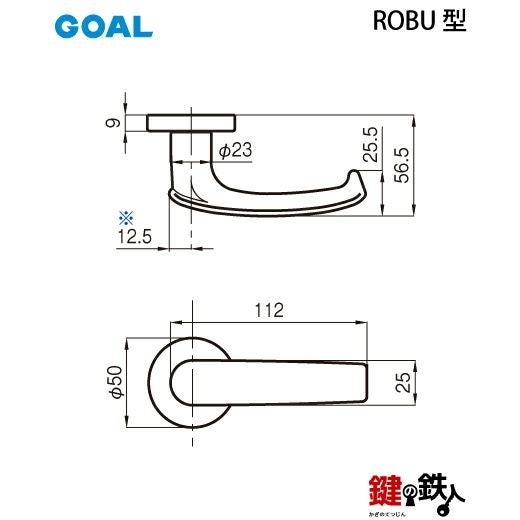

GOAL ROBUレバーハンドル
LX-1タイプ（空錠）
| ■標準キー | なし |
|---|---|
| ■サムターン | なし |
| ■レバーハンドルの材質 | アルミ製 |
| ■発送時期 | 約3～4週間(休業日除く) |
| ■返品について | オーダー品につき返品不可になります。 |
| ■生産国 | 日本 |
| ■製造・販売元 | 株式会社ゴール |
