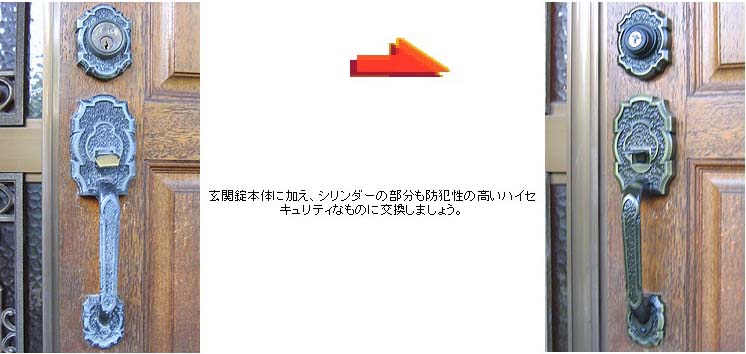

ALPHA(アルファ)玄関錠レスター+FBロックの取替え説明
| マイナスドライバーとプラスドライバーで取替え(交換)できます。 |  |
 |

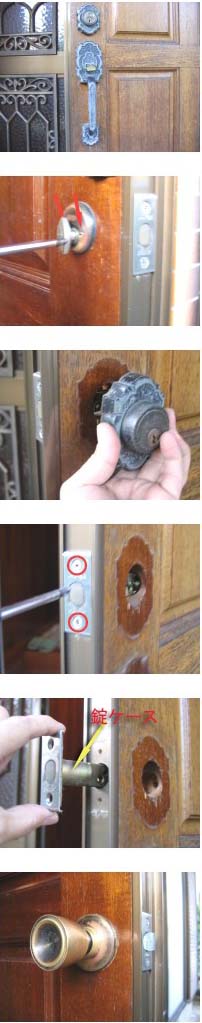

【1】 では、新しい玄関錠に交換しましょう。 取替え時間約１５分です。 まず、ドアをあけますが、取替が完了するまでは、ゼッタイにドアが閉まらないようにしておいてください。 |

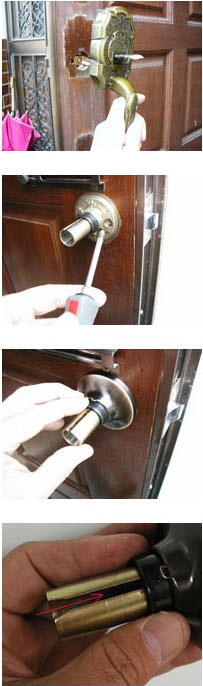

| 【2】 上の鍵のサムターンを外します。 では、２本のビスを外しましょう。 |
|
| 【3】 飾り錠と同時にシリンダーが外れます。 |
|
| 【4】 錠ケースの２本のビスを外しましょう。 |
|
| 【5】 錠ケースが外れました。 |
|
| 【6】 部屋内のドアノブを外しますが、先程と違って「ビス」が見当たりません。 |
 |

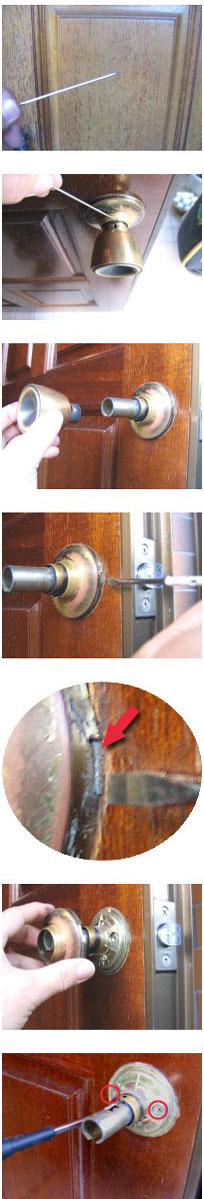

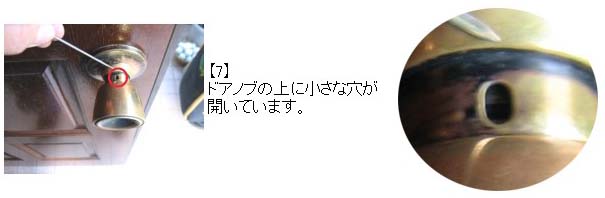

【8】 このような細いピン状のもの(治具)を用意します。これを先程の小さい穴へ押し込みます。 |

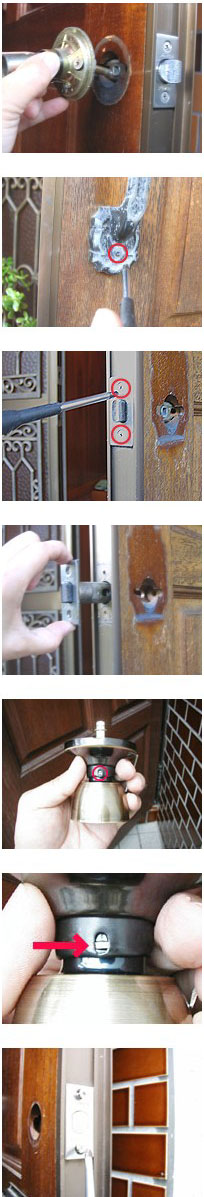

| 【9】 片方の手でドアノブを握って少し手前に引き気味で治具を押し込みます。 |
|
| 【10】 ノブが抜けます。 |
|
| 【11】 次に矢印のカラーの部分を外します。 |
|
| 【1２】 カラーの部分には、このような切欠があります。 |
|
| 【1３】 この切欠の部分にマイナスドライバーを差し込んで外します。 上手くいかない場合は、この針金状のU字の部分を手で押さえながら細めのマイナスドライバーをドアとカラーのすき間に押し込んで取り外します。 |
|
| 【1４】 座金は２本のビスで留めてありますので、取り外しましょう。 |
 |
【1５】 座金が、外れます。 |
|
| 【1６】 同時に、装飾錠(空錠)が、外れます。 |
 |
|
| 【1７】 ２本のビスを緩めて錠ケースを取り外します。 |
||
| 【１８】 錠ケースが外れました。 ここで、一休み♪ |
||
| 【１９】 では、取り付けにかかりましょう。 梱包した状態では、このように、ドアノブが、セットされていますので、先ほどの要領で、赤丸の印のところに治具を押し込みドアノブと座金を外します。 |
||
| 【２０】 このように外れます。 |
 |
|
| 【２１】 上下の錠ケースを取り付けます。 |
||

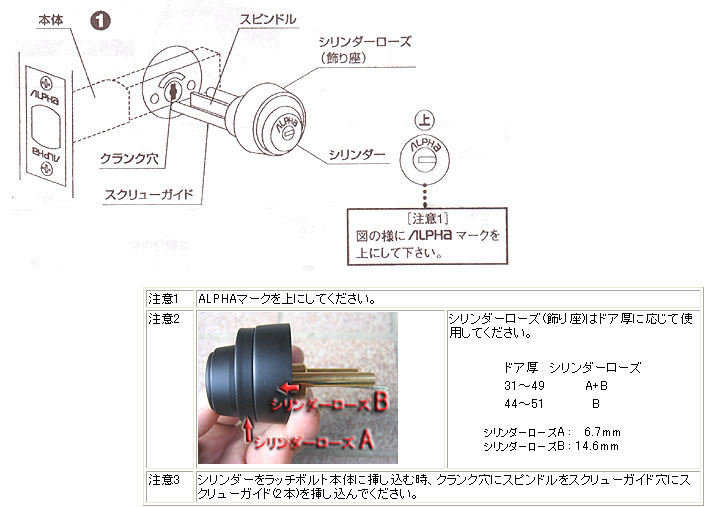

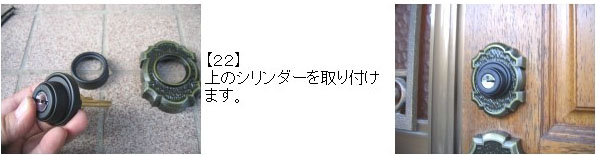

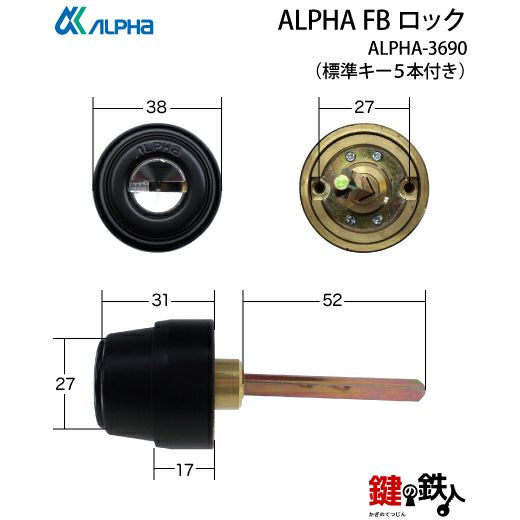

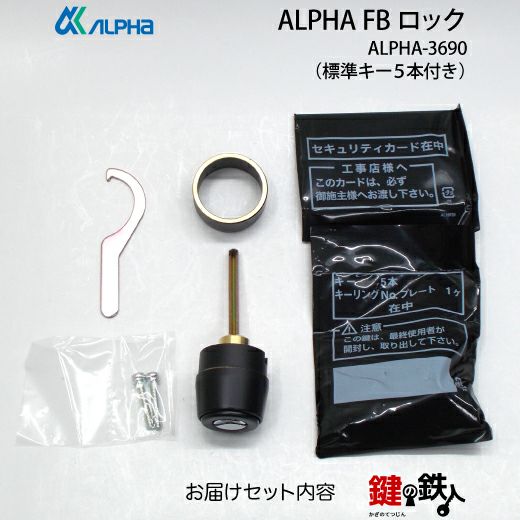

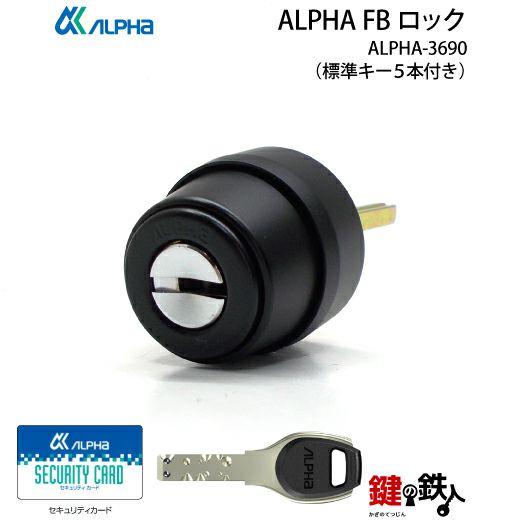

| FBロックの取り付け方手順 |
|---|
| ※取付けは必ずキーを抜いた状態で行ってください。キーを挿し込んだまま取付けるとキーが抜けなくなります。 シリンダーローズ(飾り座)にシリンダーを通して、シリンダー固定ビス(付属するものを使用) (2本)で締め付けます。 |
 |
 |
【２４】 装飾錠(空錠)を取り付けます。 |
【２５】 座金を取り付けます。 |
|
【２６】 カラーを取り付けます。 |
|
【２７】 【ポイント】 座金の方にこのような溝があります。 |
 |
【２８】 ドアノブ方には、突起の部分があります。(１８０度反対の方には切欠穴が開いています。) |
【２９】 この「突起の部分」と座金の溝の部分をスライドさせながら滑り込ませます。 |
|
【３０】 さぁー、押し込みましょう。 |
|
【３１】 うまく、ドアノブが入りました。ここで、ドアノブを引っ張ってみましょう。外れなければ、テストOKです。 |
|
【３２】 完成です。 |
 |
ドアを開けたままキーを差込み左右に回してみてください。テストOKなら完了です。 比較的簡単に交換できますが、困ったときは、お気軽にご連絡ください。 E-Mailは、こちらから |
