【2】「GOAL PX」と「GOAL GD」の刻印 プッシュプル錠
【2】「GOAL PX」と「GOAL GD」の刻印
プッシュ・プル錠のカギ(シリンダー)と錠ケースと玄関錠一式の取替えの案内

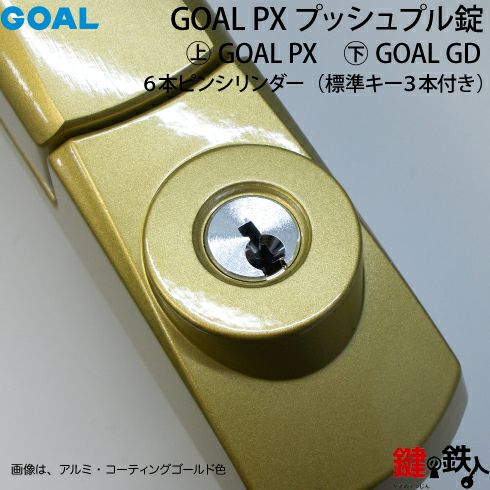

代表的なGOALプッシュ・プル錠を紹介しています。

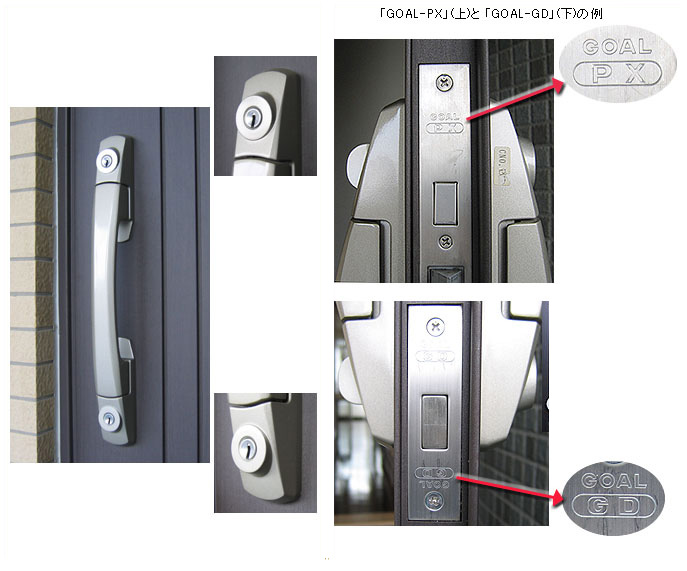

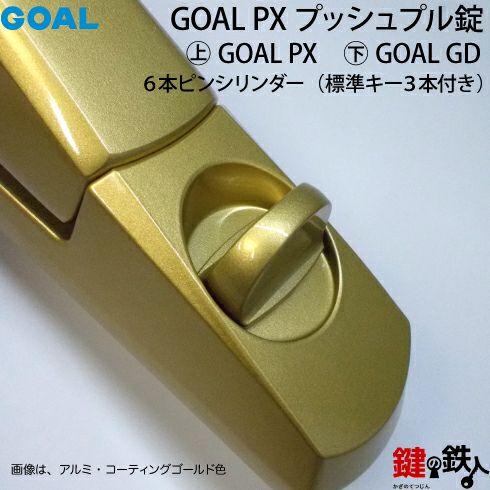

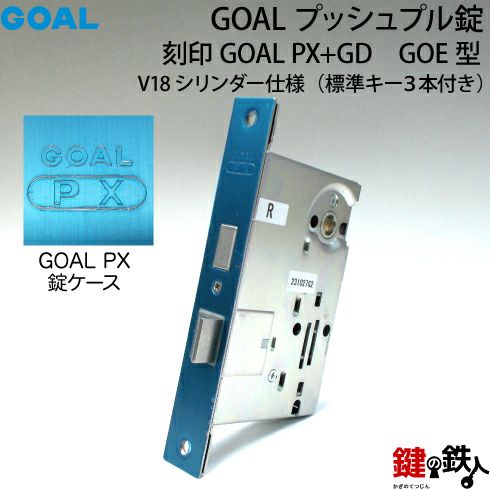

交換可能なフロントの刻印は、上側が【GOAL PX】、下側が【GOAL GD】です。

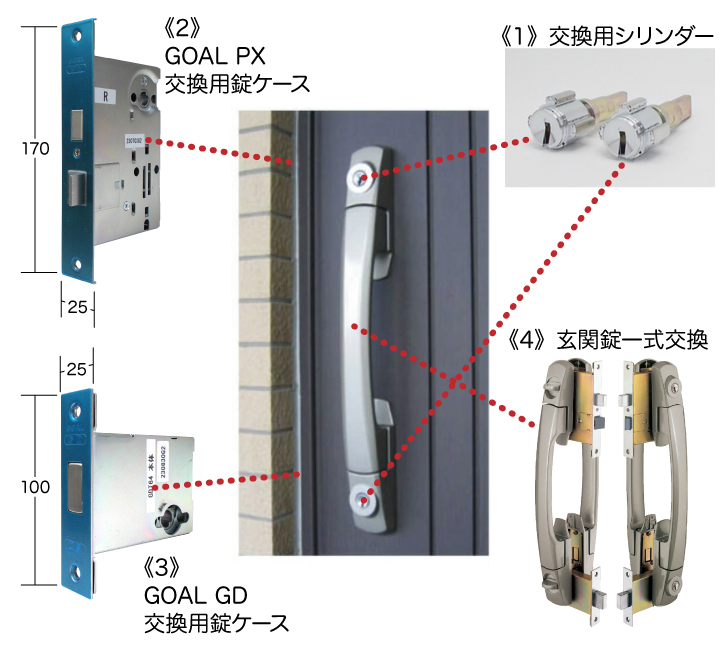

上下のシリンダーと、上下の錠ケースと、ハンドル部分を含めた本体一式（シリンダーと錠ケース含む）の交換が可能です。
交換可能なフロントの刻印は、上側が【GOAL PX】、下側が【GOAL GD】です。
上下のシリンダーと、上下の錠ケースと、ハンドル部分を含めた本体一式（シリンダーと錠ケース含む）の交換が可能です。
外から錠の形とフロントの刻印の確認をします。

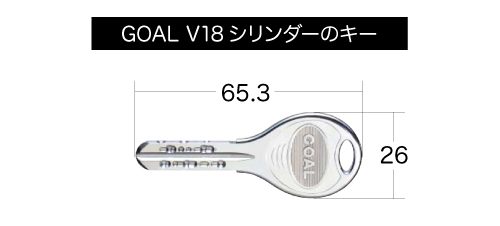

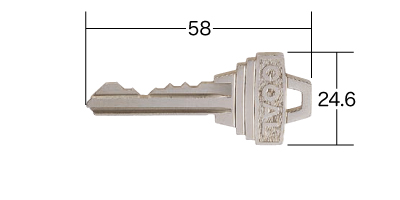

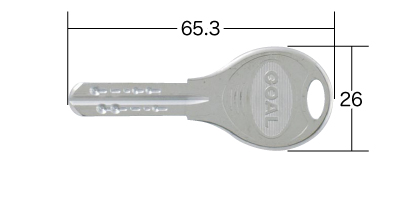

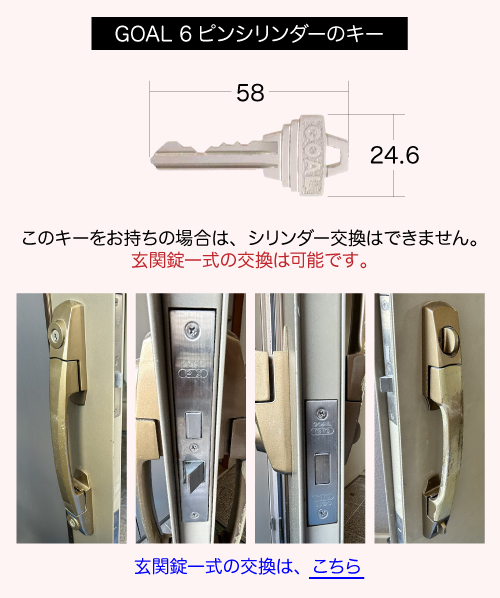

キーの形とサイズを確認します。
ドアの厚みを測ります。

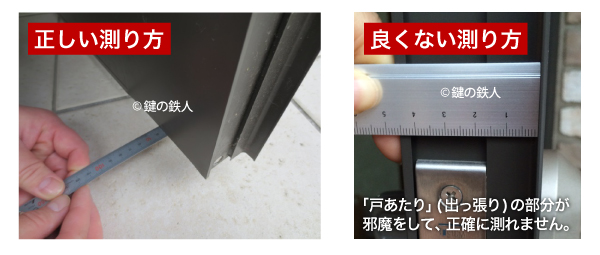

ドアと地面との間にスケールを入れてドアの厚みを測ると、非常に正確に測れます。

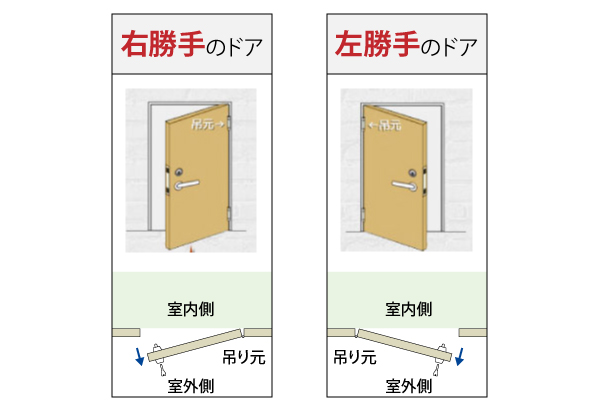

ドアの勝手を確認します。シリンダーだけを交換する場合は、この確認は不要です。
ドアの外側に立ってドアを見て、ドアの吊り元が右側であれば「右勝手」と言います。反対の左側であれば「左勝手」と言います。
※玄関錠一式の交換の場合、ここでご紹介する商品は「外開きのドア」タイプとなります。「内開きのドア」の場合は、ご相談ください。
《1》シリンダーの交換

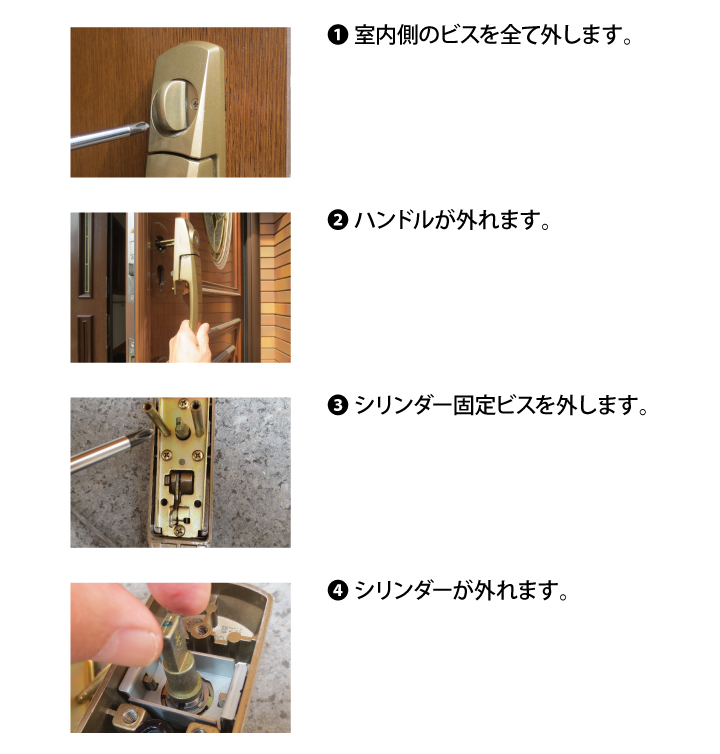

このシリンダーの交換の場合は、必ず、シリンダーを抜き取り、シリンダー後部の「シリンダーバー」という部分に刻印されている「数字」を確認する必要があります。
抜き取ったシリンダー

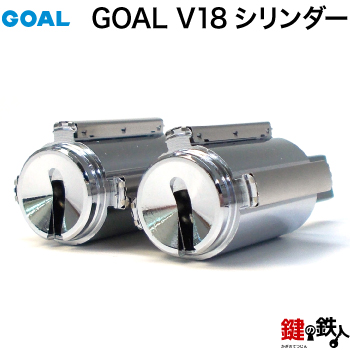

このタイプのシリンダーを
GOAL PXタイプのシリンダーといいます。
GOAL PXタイプのシリンダーといいます。
交換するシリンダーの見つけ方

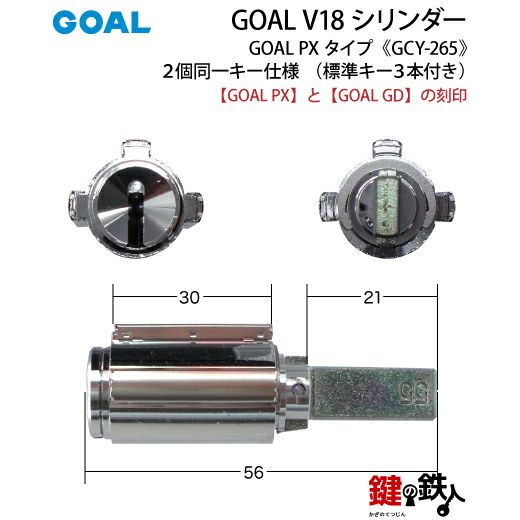

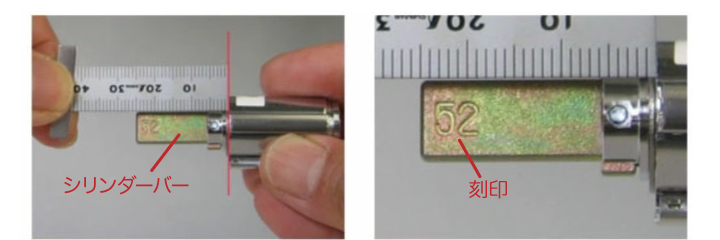

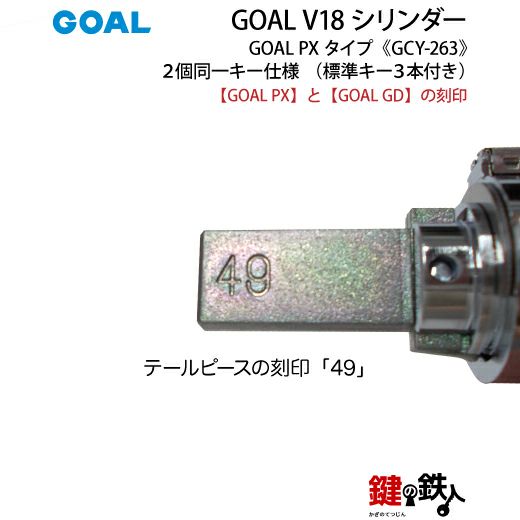

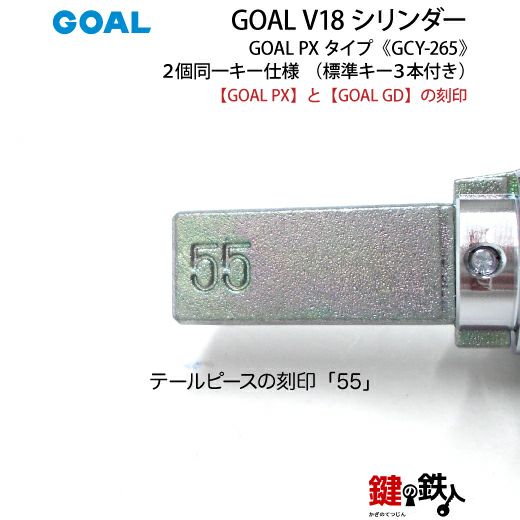

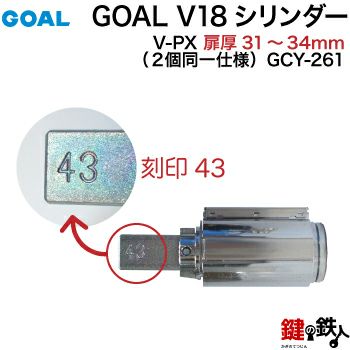

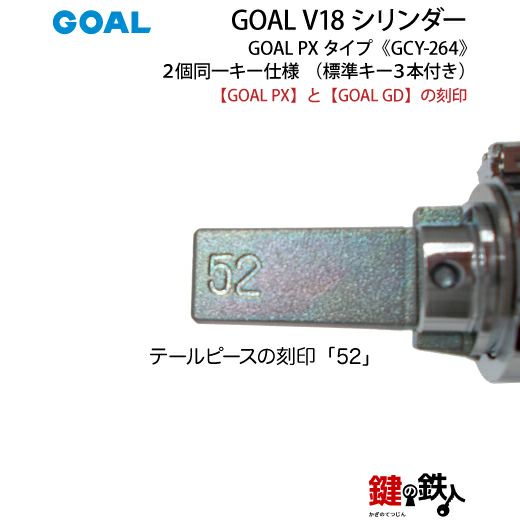

シリンダー後部の「シリンダーバー」という部分に刻印されている「数字」を確認します。５タイプあります。
数字の違いは、ドアの厚みの違いです。
この数字を確認すると、該当品を見つけることができます。
数字の違いは、ドアの厚みの違いです。
この数字を確認すると、該当品を見つけることができます。
【例】

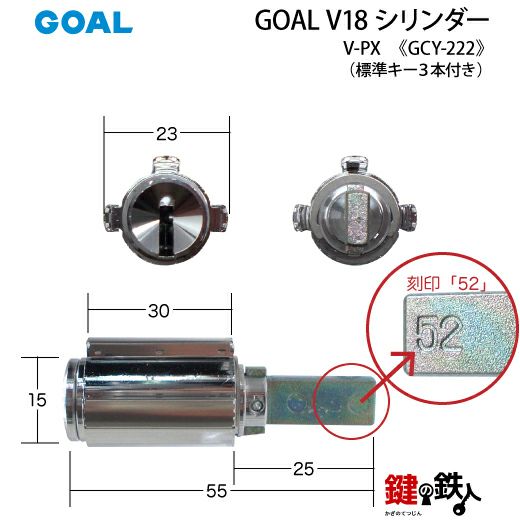

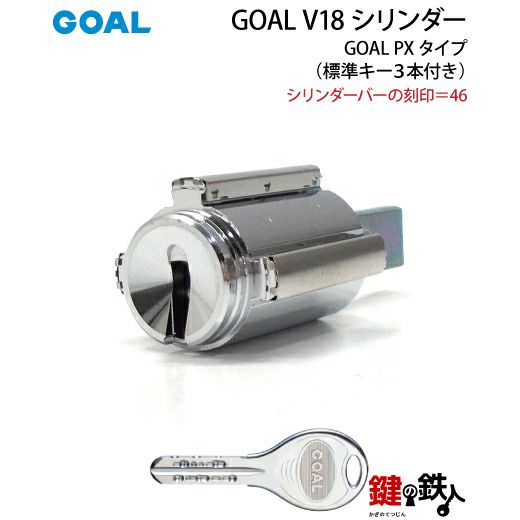

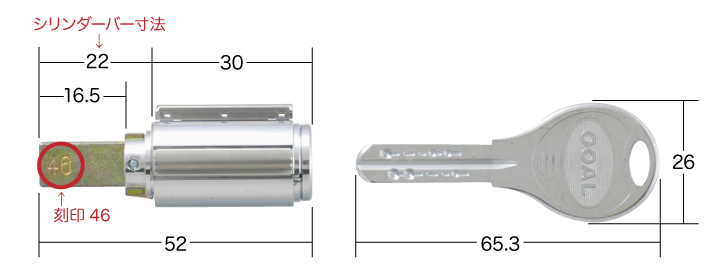

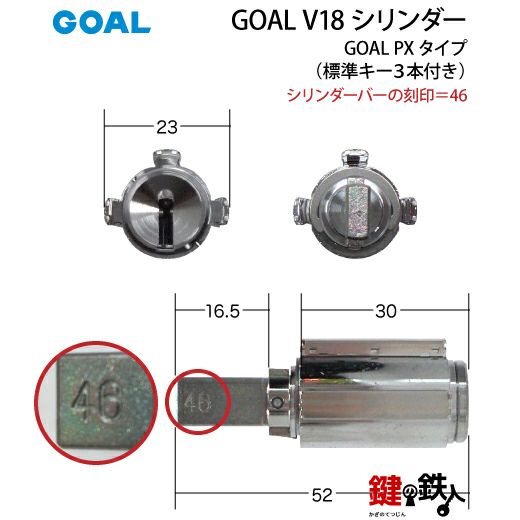

シリンダーバーの刻印が「46」の場合、シリンダーバーの長さは22mmです。
上下のシリンダーは、同じ数字が刻印されています。
シリンダーバーの刻印が「46」の場合、シリンダーバーの長さは22mmです。
上下のシリンダーは、同じ数字が刻印されています。
【注】

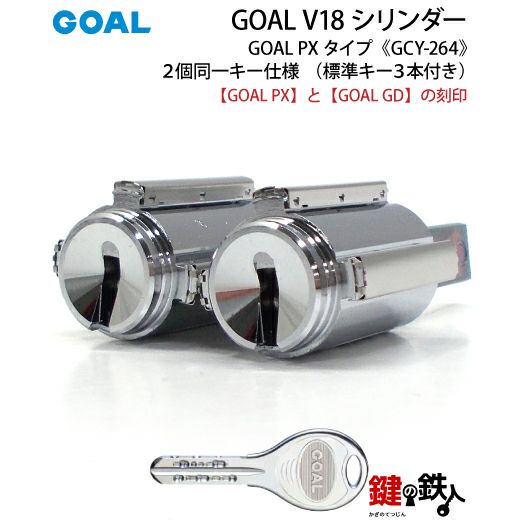

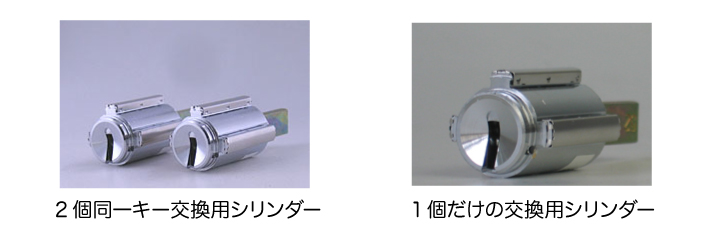

交換用シリンダーは、2個同一キータイプと1個だけの交換用シリンダーをご用意しました。
交換用シリンダーは、2個同一キータイプと1個だけの交換用シリンダーをご用意しました。
該当する品番をクリックしてください。
| 刻印 | ドアの厚み 確認3を参照ください |
2個同一キー シリンダー |
1個単品 シリンダー |
|---|---|---|---|

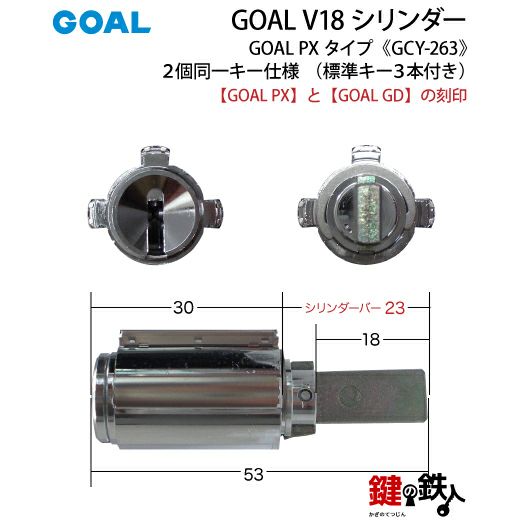

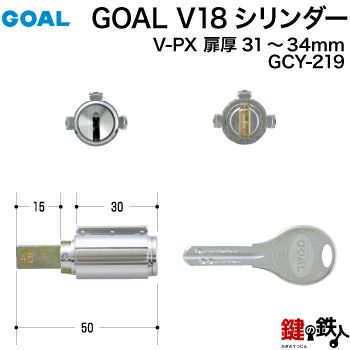

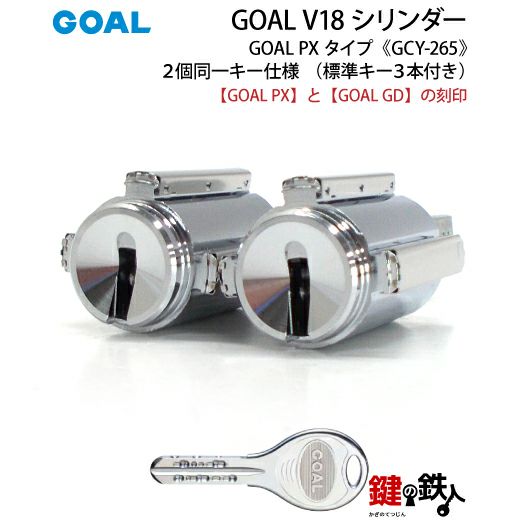

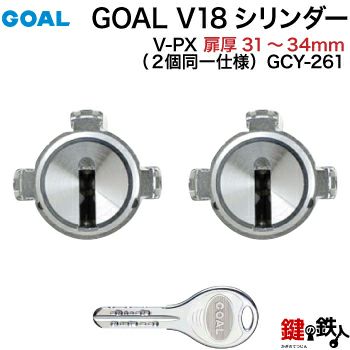

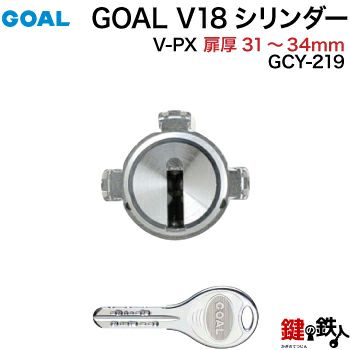

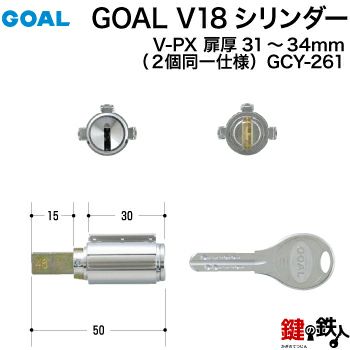

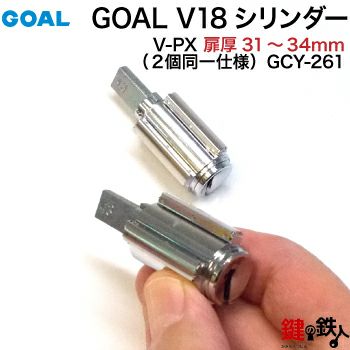

| 43 | 31～33mm | 《1-1》GCY-261 | 《1-6》GCY-219 |

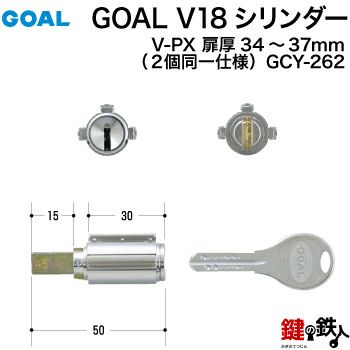

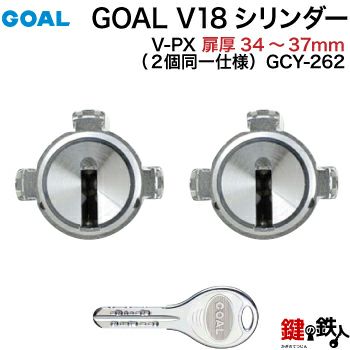

| 46 | 34～36mm | 《1-2》GCY-262 | 《1-7》GCY-220 |

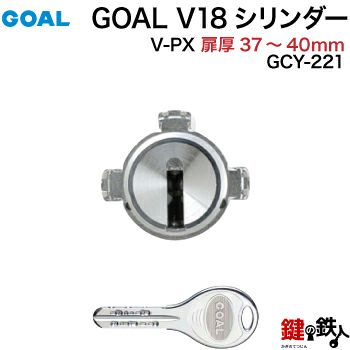

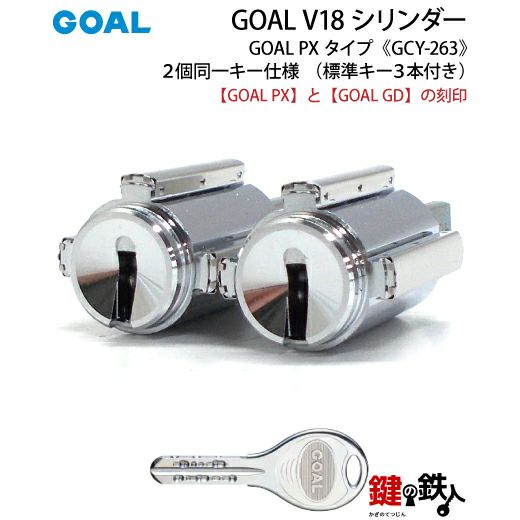

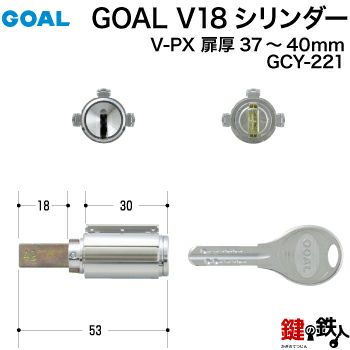

| 49 | 37～39mm | 《1-3》GCY-263 | 《1-8》GCY-221 |

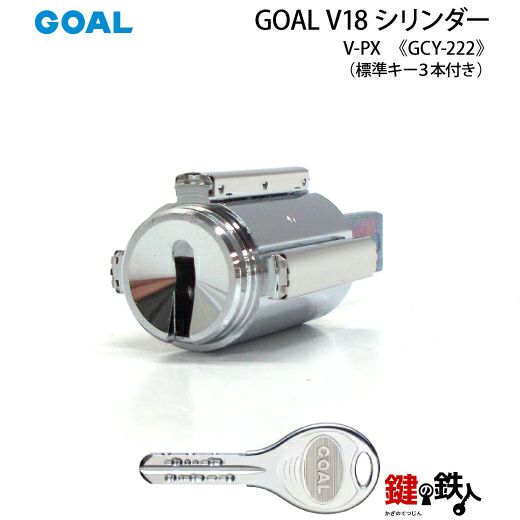

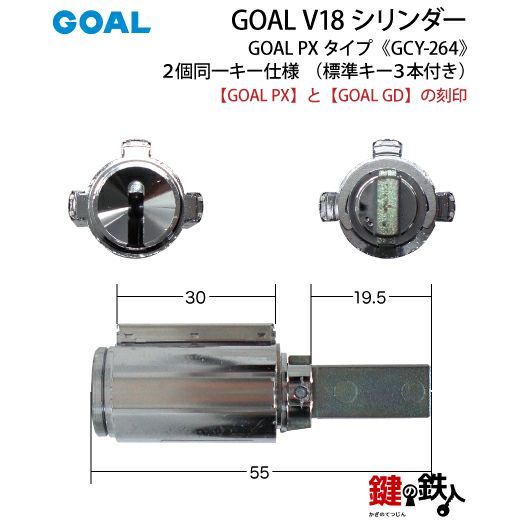

| 52 | 40～42mm | 《1-4》GCY-264 | 《1-9》GCY-222 |

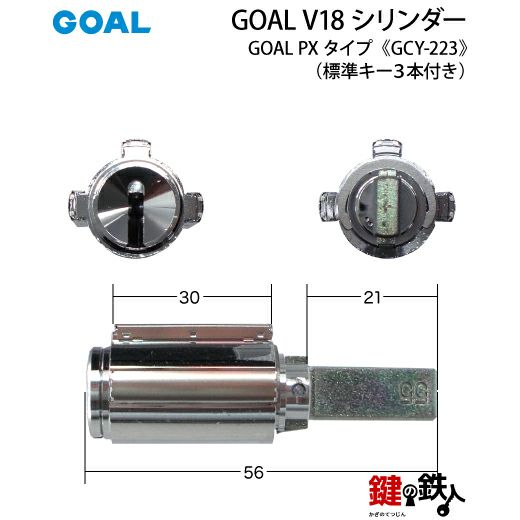

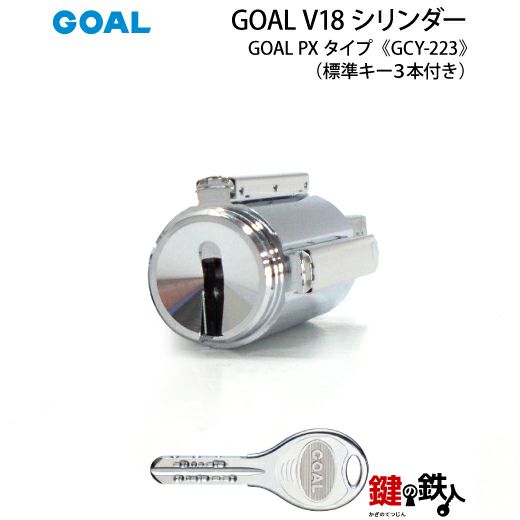

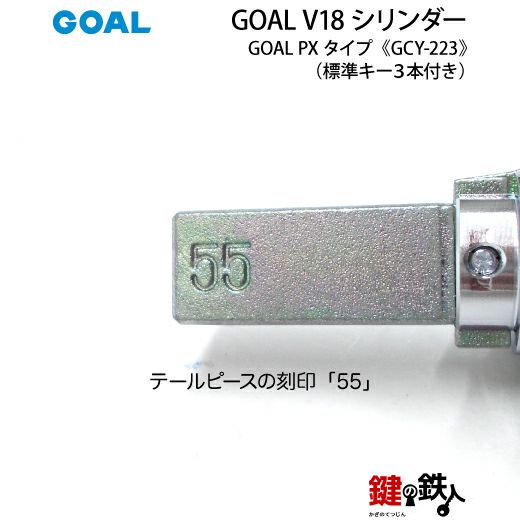

| 55 | 43～46mm | 《1-5》GCY-265 | 《1-10》GCY-223 |

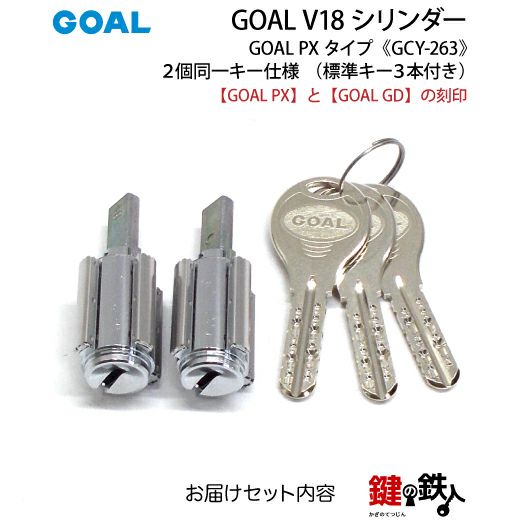

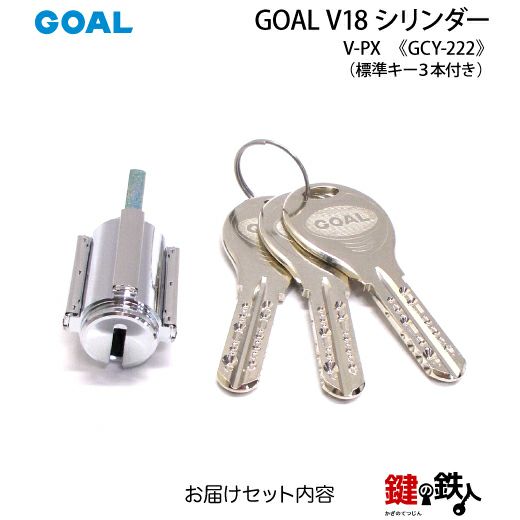

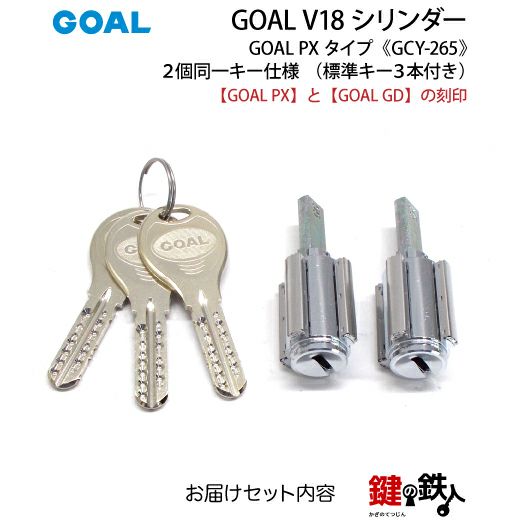

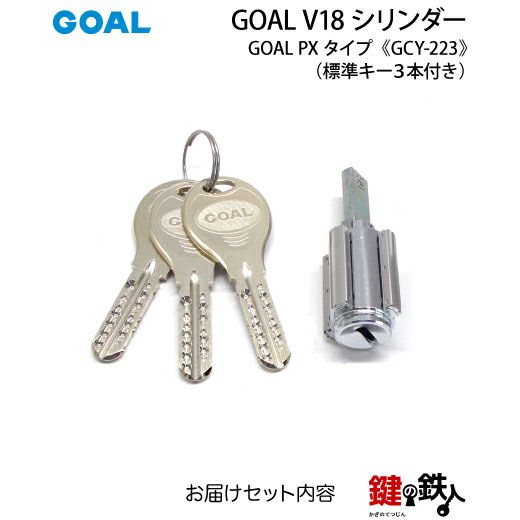

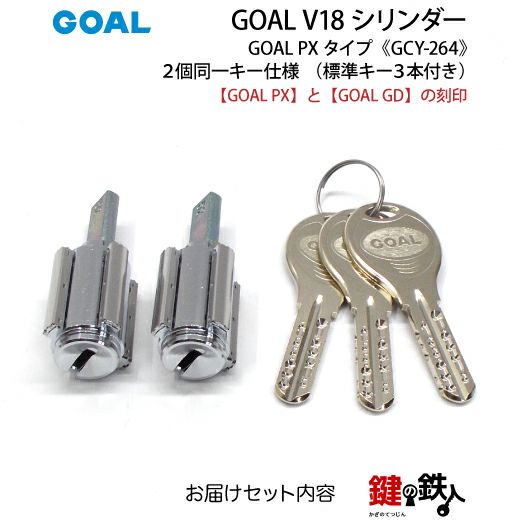

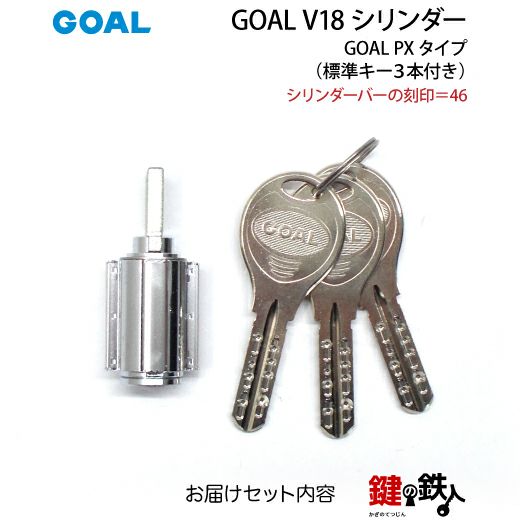

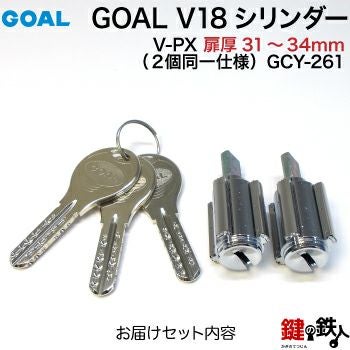

お届け内容 一例
《2》《3》ドアの中に入っている錠ケースの交換

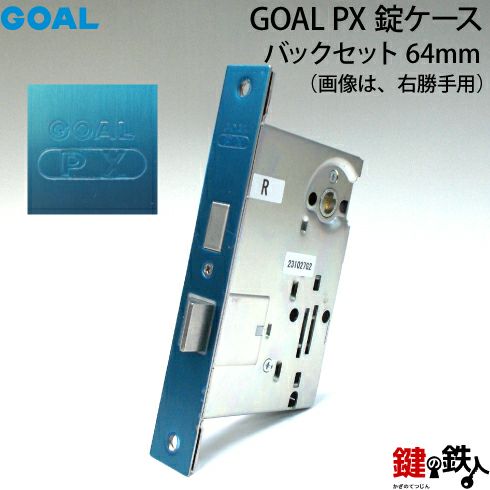

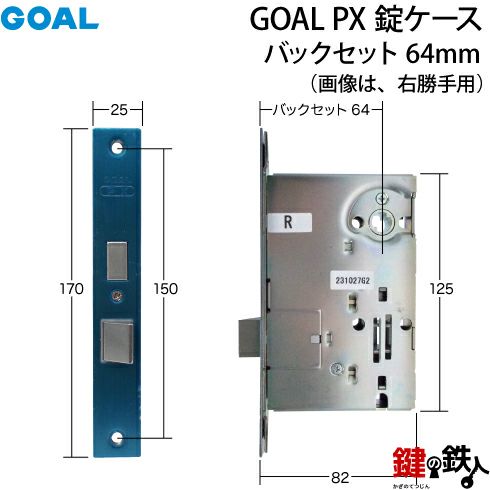

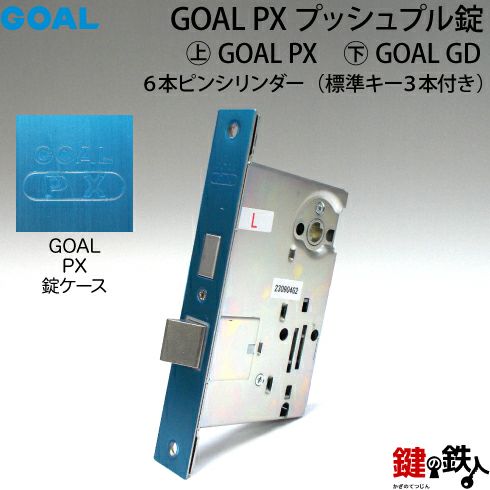

| 《2》 GOAL PX交換用錠ケース |

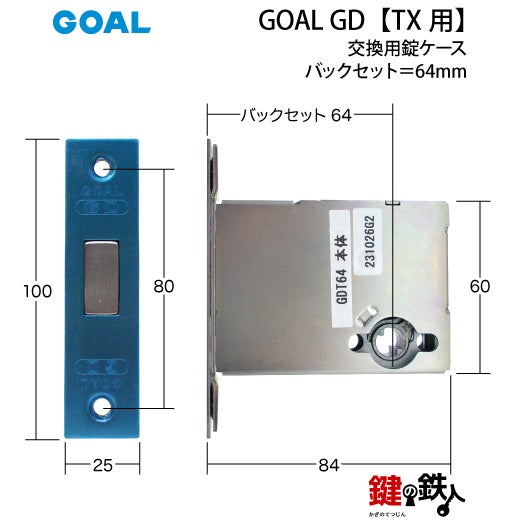

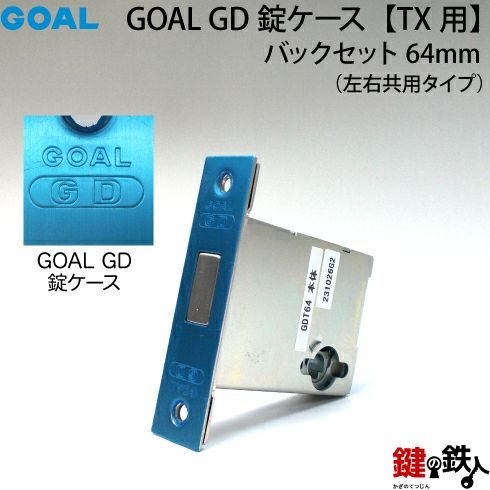

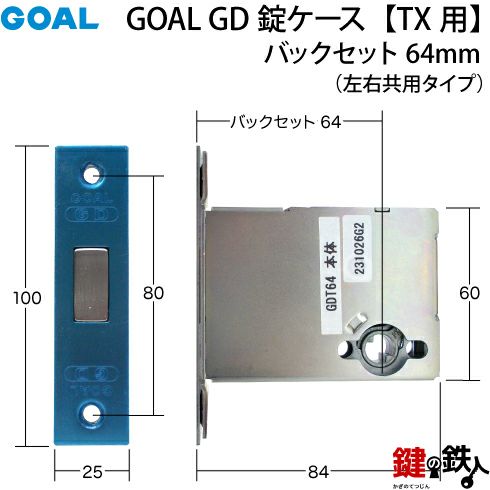

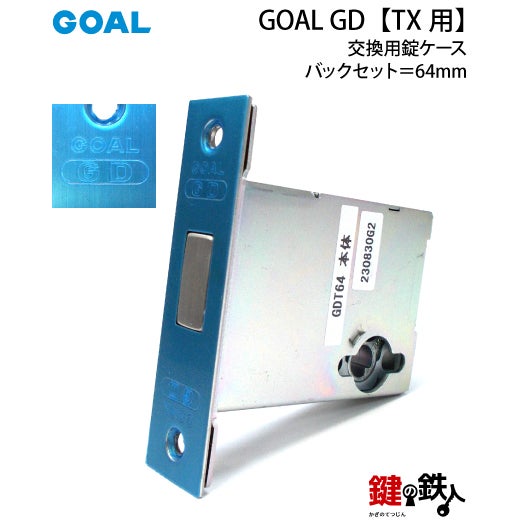

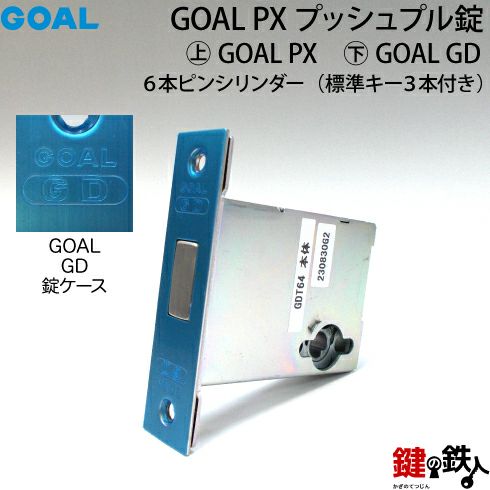

《3》 GOAL GD交換用錠ケース |
|---|---|
 |
 |
| 商品ページは、こちら | 商品ページは、こちら |
《4》玄関錠一式の交換
上記の確認1～4を確認できましたら、下記のタイプのどちらにも交換可能です。

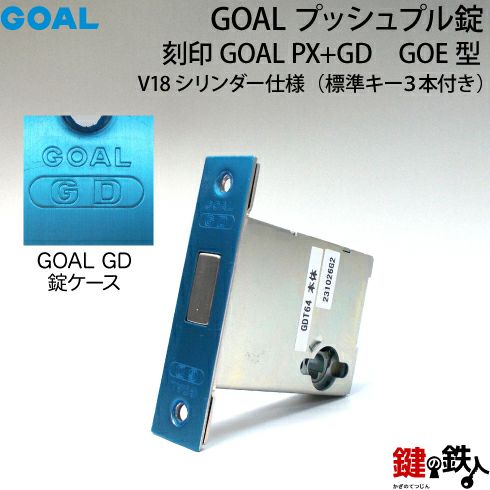

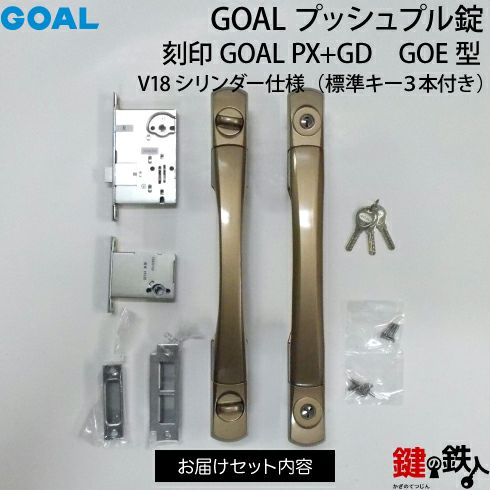

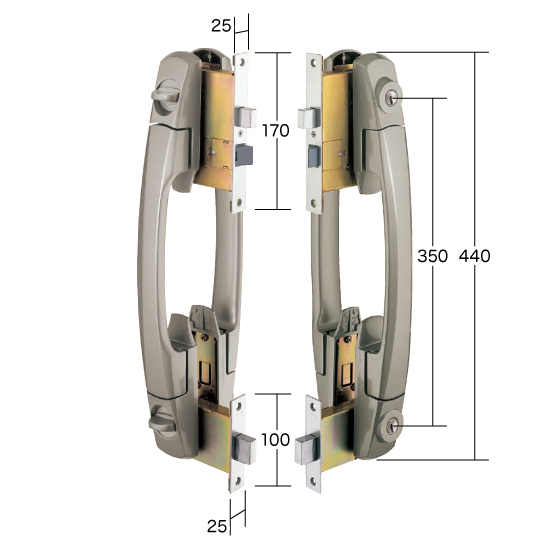

このハンドルのタイプは、GOAL PX GDT-5 GOE型(右勝手)です。

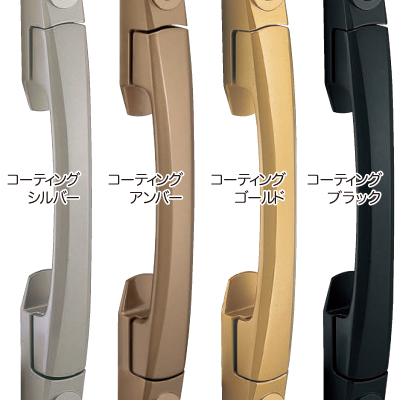

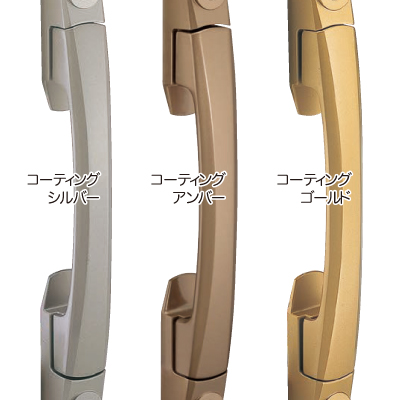

本体の色と装着するシリンダーをお選びいただけます。
6pinシリンダー仕様の玄関でも、V18シリンダー仕様の玄関錠に取替えできます。
交換作業は、ドライバーだけです。
交換作業は、ドライバーだけです。

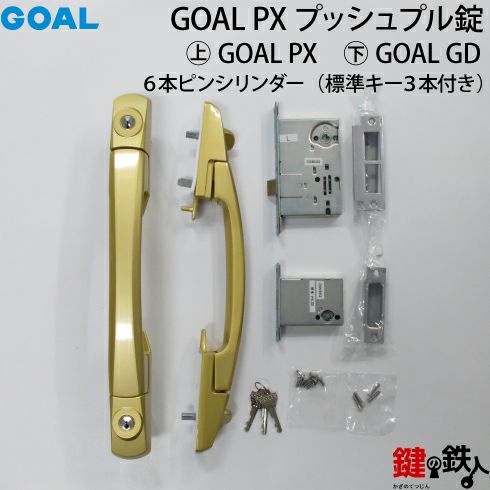

| 《4-1》 6pinシリンダー仕様 |

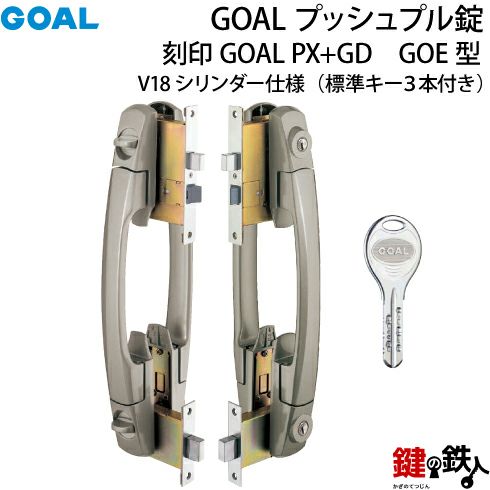

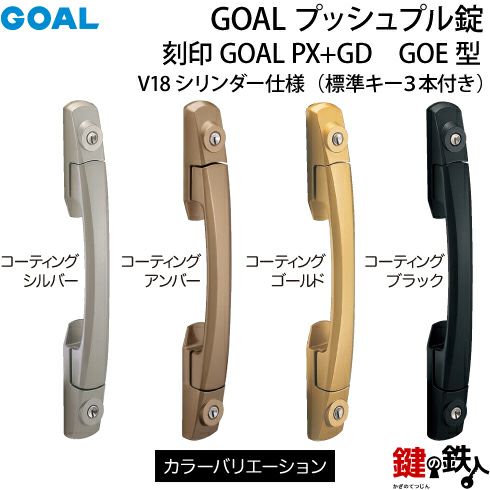

《4-2》 V18シリンダー仕様 |
|---|---|
 |
 |
 |
 |
| 商品ページは、こちら （全3色） |
商品ページは、こちら （全4色） |
