GOAL 面付本締錠 MDU・MD（ゴール補助錠の交換）
GOALの補助錠 面付本締錠 MDU,MDシリーズ
ここで紹介するGOALの補助錠は既存の取り付けである場合、簡単に交換が可能なものです。3つのタイプがありますのでお選びください。
尚、新規に取り付ける場合は、詳細な取り付け説明書が同梱されますので、ドリル等の工具を使って取り付けてください。
取り付けに関する参考ページは、こちら→
尚、新規に取り付ける場合は、詳細な取り付け説明書が同梱されますので、ドリル等の工具を使って取り付けてください。
取り付けに関する参考ページは、こちら→
主な用途
玄関や勝手口のワンドア・ツーロック用補助錠、点検口など
特徴
●取付は簡単
●左右勝手共通
●フラッシュ扉にも取付可能
●左右勝手共通
●フラッシュ扉にも取付可能
特製の取付補助板がセットされており、フラッシュ扉など戸先付近にしかネジ穴の加工ができない扉にでも取付けることができます。
また、受け座も2種類（Ｌ型と平型）セットされていますので、扉と枠との状況に応じたものをご使用いただけます。
また、受け座も2種類（Ｌ型と平型）セットされていますので、扉と枠との状況に応じたものをご使用いただけます。

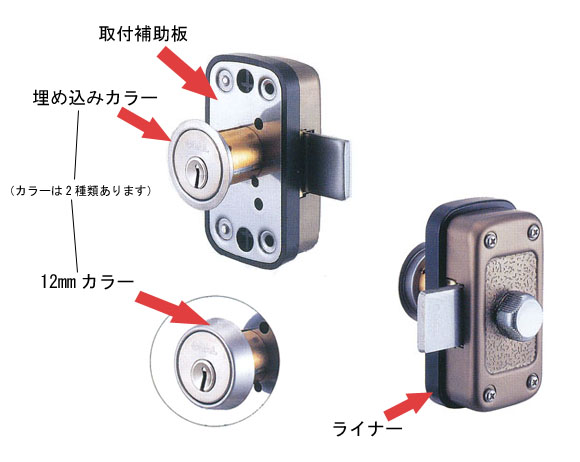

それぞれの名称（写真はV18シリンダーのMDUです。）
各商品
商品名 |
|||||||
 |
室外側 |
 |
|||||
 |
室内側 |
 |
|||||
|
取付可能扉厚 |
|
|||||
6本ピン[P]（標準）、V18[V] |
シリンダー記号 |
SP5本ピン[S] |
|||||
標準型 |
サムターン |
標準型 |
|||||
洋白製、3本付 |
キー |
黄銅（Niメッキ）、3本付 |
|||||
左右共通 |
勝手 |
左右共通 |
|||||
MDU-5の製品図面はこちら→ |
製品図面 |
S-MD-5の製品図面はこちら→ |
|||||
商品ページ |
装着可能なシリンダー |
品番 |

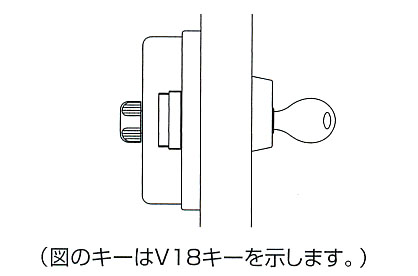

略図 |
動作 |
用途 |
S(SP5本ピン) |
MD-5 |
 |
●外側からのキー、内側からはサムターンにより施解錠します。 |
住宅玄関・勝手口の補助錠 点検口・物置など |
P(6本ピン)標準 |
MDU-5 |
|||
V(V18) |
|
