面付引戸自動施錠暗証番号タイプ・キーレックス800 補足説明
面付引戸自動施錠暗証番号タイプ・キーレックス800 補足説明
本体の位置決めも大変重要ですが、受座の取り付け位置と受座をどのタイプにするか、戸当り部分の構造によって3種類の受座の中から選択できます。
受座Aパターン・Bパターン
戸が当たるところの枠の構造によって、受座の取付け方が変わります。
下記の写真のように受座を彫り込まず、戸の枠に直接取り付けるAパターンもあります。
下記の写真のように受座を彫り込まず、戸の枠に直接取り付けるAパターンもあります。
受座Cパターン
この受座Cパターンは、AパターンやBパターンのように直接受座をドア枠に取り付けできない場合に、写真のようなにアジャストプレート(同梱)をまずドア枠に取付け、受座をアジャストプレートと連結させる方法です。
【重要】
アジャストプレートの面から本体中心までの距離は、46mmです。
アジャストプレートの高さ調整のため、上記の[L]のスペーサーが3枚(厚さ1mmが2枚と、厚さ3mmが1枚)同梱されています。

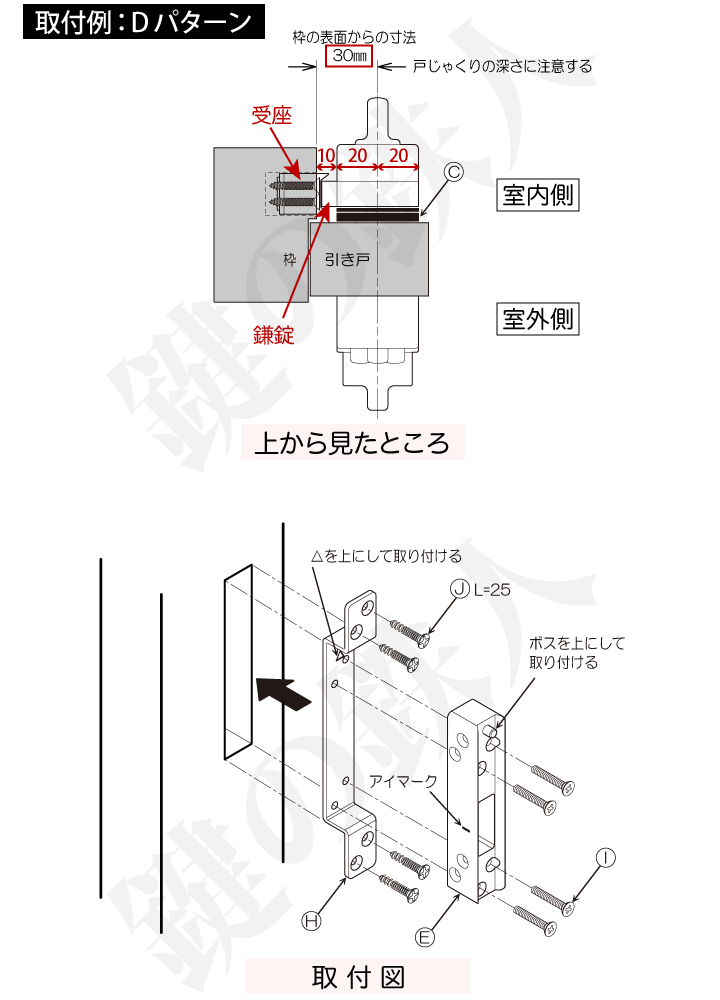

受座Dパターン
ドアの框幅[かまちはば]が狭かったり、枠の取付け状況で、受座を彫り込まなくてはならない場合は、枠を彫り込んで、下記の右側の図の彫り込みアタッチメントを埋め込みます。その中に、受座をセットします。
【重要】
[B]のHAM錠・室内錠セットの空錠切替プラグの溝は、横向きで外します。
本体固定ネジ[D]の3本を外します。外側の[A]キーレックス本体、[B]のHAM錠・室内錠セットを外します。
※[C]の樹脂ベースは、必要に応じて使用します。
暗証番号を変更します。(1桁～12桁までの任意の暗証番号を設定できます。)【例】1.2.3と押しても2.3.1押しても3.1.2と押しても1.1.2.2.3と押しても解錠出来ます。
同じボタンを2度押ししても押す順番が違っても設定のボタンは、1つです。
暗証番号の変更が終わりましたら、取付けます。- 室外側のキーレックス本体を引戸にセットします。
- 室内側からHAM錠・室内錠セットをカム穴の突起部と角芯棒のV溝を合わせてセットします。
※V溝は、2箇所ありますが、1箇所のみセットできる設計です。 - 本体固定ネジ3本で固定します。均等に締めていってください。締めすぎに注意してください。
※樹脂ベースが取り付けていた時は、必ず使用します。
本体は、直径24mmの貫通穴2つと、直径10mmの貫通穴3箇所を開けると取付けできます。
後は、受座の位置を正確に取り付ければ、完成です。
後は、受座の位置を正確に取り付ければ、完成です。
本体を上から見たところの俯瞰図です。（受座Aパターンの場合）
片面暗証ボタンタイプ
両面暗証ボタンタイプ
キーレックス本体の取付けは・・・
【重要】
「鍵付」タイプは、キーを抜いた状態で取り付けます。
室外側に[A]キーレックス本体を引戸にセットします。
室内側から[B]HAM錠・室内錠セットをカム穴の突起部と角芯棒のV溝を合わせてセットします。※V溝は、2箇所ありますが、1箇所のみセットできる設計です。
本体固定ネジ3本で固定します。均等に締めていってください。締めすぎに注意してください。※[C]樹脂ベースが取り付いていた時は、必ず使用します。
取り付けが完了したら、動作確認をしてみましょう。
部屋内の②空錠切替プラグを「Free」から「Auto Lock」への切替(引戸を開けた状態で操作します。)
部屋内のHAM錠の作動確認(引戸を開けた状態で確認します。)
うまく施錠開錠出来ない場合は・・・
